Телевизионный приёмник цветного изображения
"Изумруд-203" с 1959 года опытно выпускал "Московский телевизионный завод".

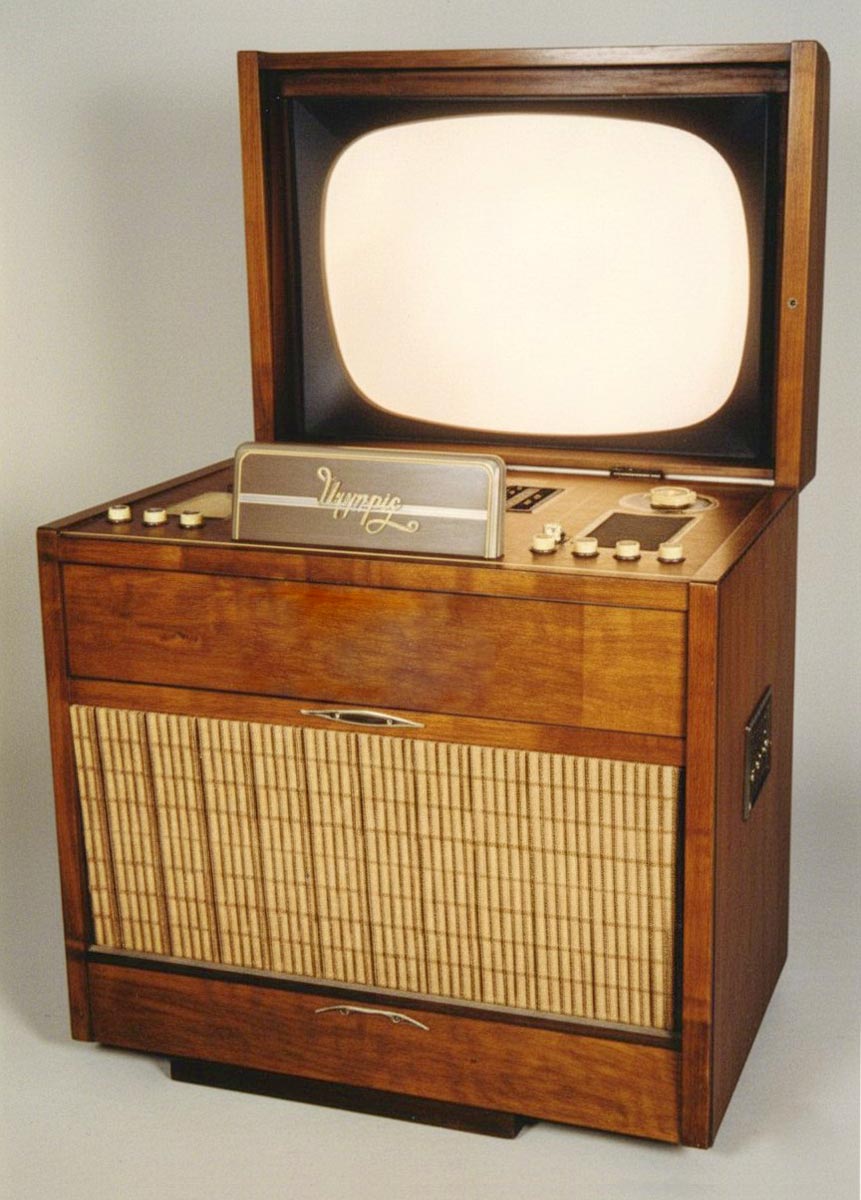

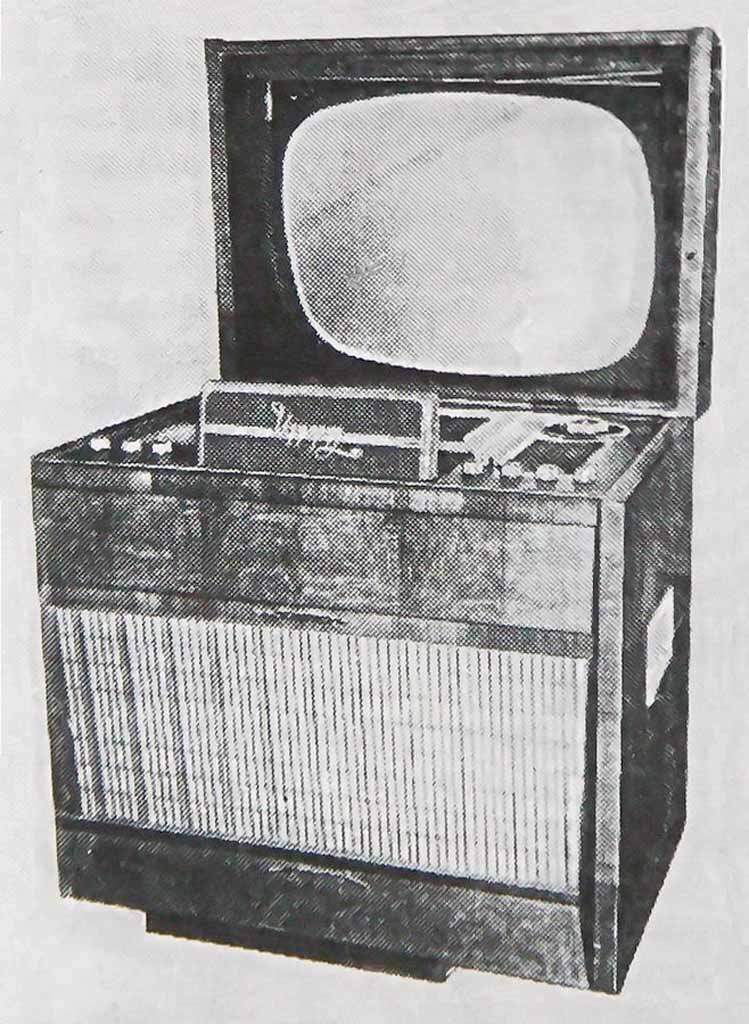

''Изумруд-203'' - напольный проекционный телевизор для приёма цветных и
ч/б телевизионных передач. Телевизор выполнен в виде консольном варианте,
фанерованном ценными породами дерева. Цветное изображение на экране формируется
системой зеркал и тремя проекционными кинескопами, фокусирующих телевизионное
изображение на экран, расположенный в крышке футляра, которая при просмотре
телевизионных передач открывается и устанавливается вертикально. Видимый
размер изображения 350 х 460 мм. Телевизор работает в любом из 12 каналов
МВ диапазона. Чувствительность 30 мкВ. АС состоит из трёх громкоговорителей,
одного НЧ и двух СЧ расположенных по бокам футляра. Диапазон воспроизводимых
частот 50...12000 Гц. В телевизоре 36 радиоламп и 22 диода. Максимальная
выходная мощность 6 Вт. Потребляемая мощность 400 Вт. При просмотре ч/б
телевизионных передач мог работать один проекционный кинескоп или три,
при этом была возможность получения оттенков изображения. Основные ручки
управления расположены в верхней части футляра и доступны при открытии
крышки. Ручки управления блоком совмещения расположены на вертикальной
панели с откидной крышкой. Все вспомогательные ручки управления расположены
в нижней части футляра, с откидной крышкой. В малой партии телевизоров
качественное звучание обеспечивается четырьмя громкоговорителями (4ГД-1
- 2 шт. и 1ГД-9 - 2 шт.). Конструкция, схема, шасси, оптические системы,
радиолампы, ручки управления и характеристики - одинаковы с проекционным
телевизором ''Изумруд-201''. Экран телевизора ''Изумруд-203'' меньше чем
у модели ''Изумруд-201'', поэтому яркость свечения экрана здесь больше.
Инженеры разработчики: В.М.Хахарев, В.Я.Ротенберг, С.Э.Кишинёвский, Л.А.Чичерина.
Телевизор выпускался по заявкам организаций и торговли с ноября 1959 года
по март 1962 года. Собрано 263 аппарата.

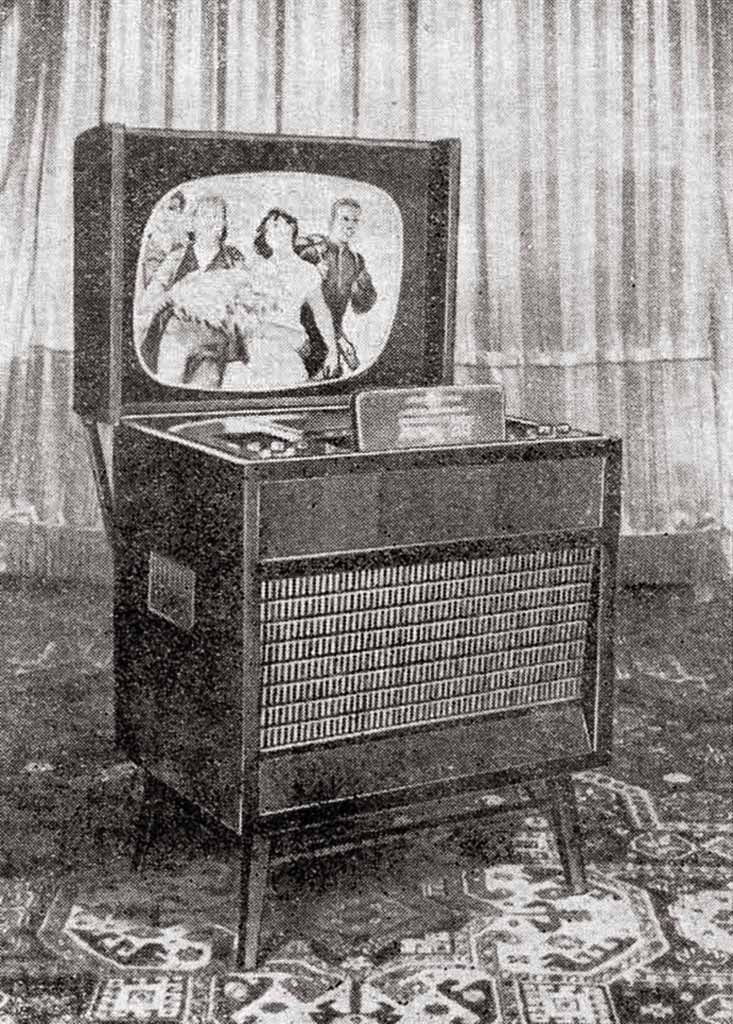

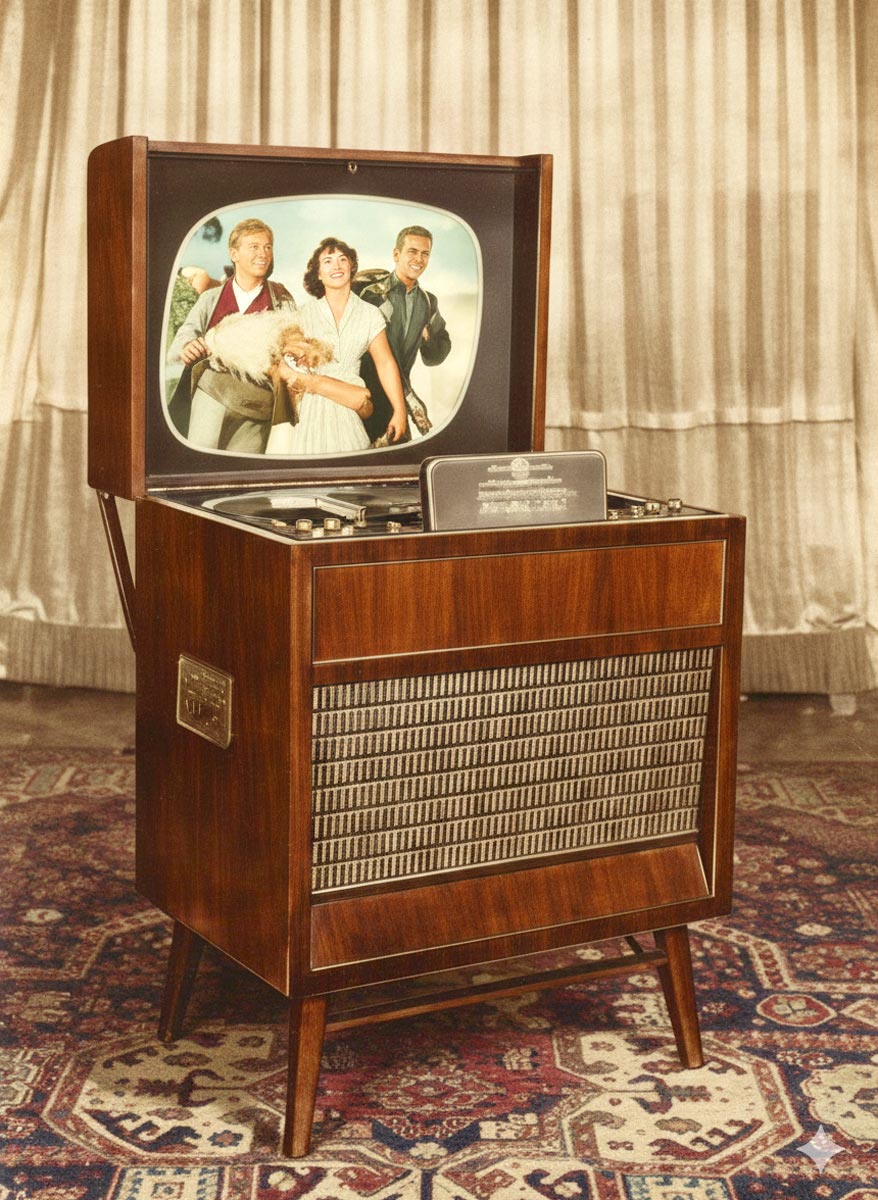

Два последних
изображения обработаны с помощью искусственного интеллекта и предоставлены
для сайта Олегом Лимоновым.
|
