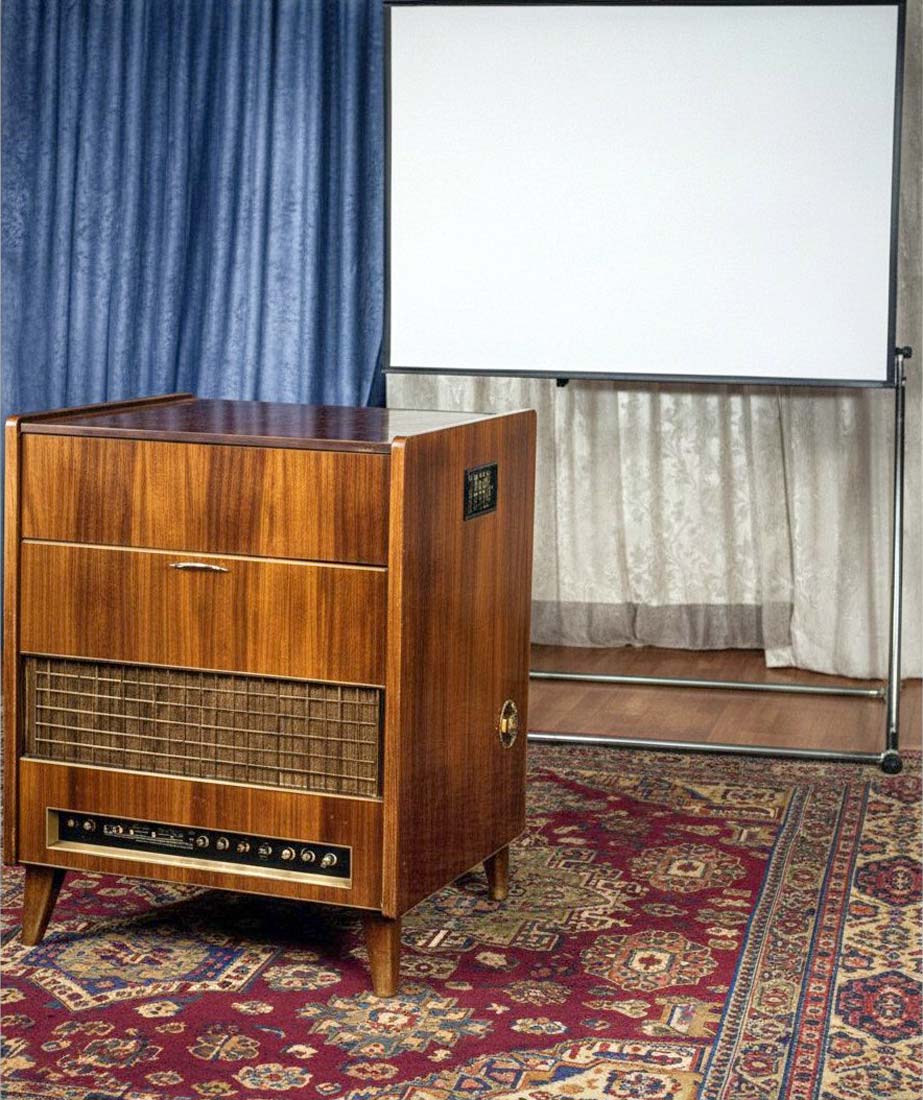

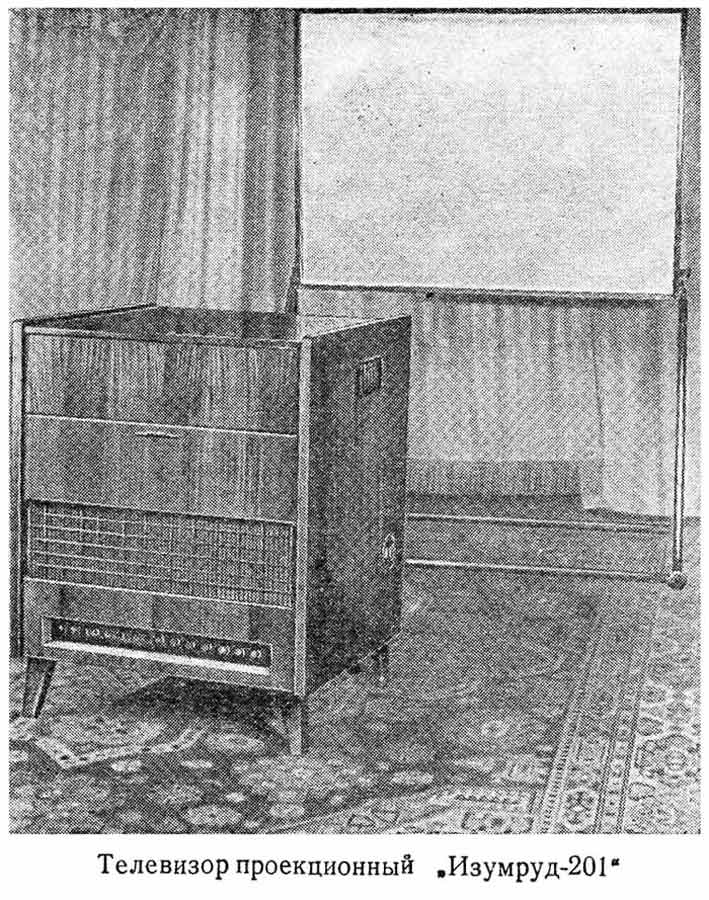

Телевизионный приёмник цветного изображения "Изумруд-201" с 1959 года выпускал Московский телевизионный завод. ''Изумруд-201'' представляет собой напольный проекционный телевизор для приёма цветных и чёрно-белых ТВ передач. Изображения красного, зелёного и синего цветов получаемые одновременно от трёх кинескопов при помощи зеркально-линзовых оптических систем проектируются на вынесенный отражательный экран размером 900х1200 мм, на котором они совмещаются в одно цветное изображение. Это даёт возможность обслуживать одновременно 30...40 зрителей. Футляр ТВ выполнен в виде неподвижной напольной тумбочки, с отделкой ценными породами дерева. Акустическая система телевизора состоит из 5 громкоговорителей, расположенных фронтально (два типа 4ГД-1 и один ВГД-1) и на боковых стенках футляра (два 1ГД-9). Такое расположение громкоговорителей создаёт эффект объёмного звучания. Зрительный экран выполнен из листового алюминия специально обработанного таким образом, что наибольшая часть световой энергии отражается в зону телезрителей. Цветной телевизор довольно сложен и хотя при создании конструкции стремились упростить управление, для правильной эксплуатации его требуются некоторые навыки и знания. Поскольку в ТВ используются одновременно 3 кинескопа, то естественно увеличивается число органов управления. Органы управления могут быть разделены на 3 вида. Основные ручки управления расположены в верхней части телевизора, они дают возможность производить регулировку громкости звука, тембра по низшим частотам, тембра по высшим частотам. Имеются также ручки регулировки цветности с выключателем канала цветности при приёме ч/б передач, ручки регулировки общей яркости, общей фокусировки и ручки чёткости. К основным ручкам относится и переключатель телевизионных каналов. Ручки управления блоком совмещения нужны для правильного совмещения 3 изображений от 3 кинескопов в цветное изображение, проектируемое на отражательный экран. Ручки управления блоком совмещения разделены на 3 группы. В каждой группе имеются органы управления размера изображения по горизонтали, вертикали и линейности по горизонтали. Кроме того в ТВ имеются ручки фокусировки синего и зелёного изображений коррекции горизонтальных и вертикальных линий синего и зелёного. В каждой группе органов управления есть тумблер включения или выключения любого из 3 кинескопов в процессе совмещения и первоначальной регулировки. Ручки управления прикрыты крышкой. Вспомогательные ручки расположены в нижней части футляра. Это: регулировка размера по вертикали, линейности по вертикали, частота кадров, строк, размер по горизонтали, уровни сигналов синего и зелёного, контрастности и насыщенности. К органам управления выведенным под шлиц относятся: линейность по вертикали и по горизонтали, фокусировка, регулировка высокого напряжения, режима усилителя вспышки, регулировка порога для зажигания синего, зеленого и красного. В телевизоре имеются системы: АРУ, АПЧГ, АПЧ и Ф. Имеется помехоустойчивый селектор синхронизирующих импульсов, стабилизация высокого напряжения, тока фокусировки и другие. Конструкция оптической системы такая же, как и у проекционного ч/б телевизора ''Топаз''. Размеры проекционных кинескопов для телевизора ''Изумруд-201'' и их конструкция такие же, как и у кинескопа, применяемого в телевизоре ''Топаз''.  Разница заключается только в цветности люминофоров. Для получения цветного изображения люминофоры кинескопов должны давать соответственно синее, зелёное и красное свечение. Кинескопы имеют сферические экраны диаметром 6 см. Типы применённых кинескопов: для синего цвета 6ЛК1А; для зелёного цвета 6ЛК1И; для красного цвета 6ЛК1П. В телевизоре используются 36 радиоламп и 12 германиевых диодов. Чувствительность по каналу сигналов изображения 100 мкВ. Чёткость в центре 400 линий. Полоса воспроизводимых частот 60...12000 Гц. Напряжение сети 110, 127 или 220 В. Потребляемая мощность 400 Вт. Масса телевизора 80 кг, экрана 17 кг. Всего выпущено 225 телевизоров.                       Улучшенное с помощью ИИ изображение предоставил Олег Лимонов.


-
