Телевизионный приёмник чёрно-белого
изображения "Зенит" с начала 1953 года выпускал Московский радиотехнический
завод. Телевизор по электрической схеме и конструкции существенно не отличается
от модели ''Север'' 3-й модификации. Он рассчитан на приём программ телевидения
на любом из 3-х НЧ каналов и местных радиостанций на 2-х ЧМ поддиапазонах
(66...73 МГц). Чувствительность телевизора 600 мкВ по изображению, 350
мкВ по звуку и 250 мкВ по радиоприёму. Чёткость по горизонтали 450 линий.
Выходная мощность усилителя 1 Вт. Потребляемая мощность 190 Вт при телеприёме

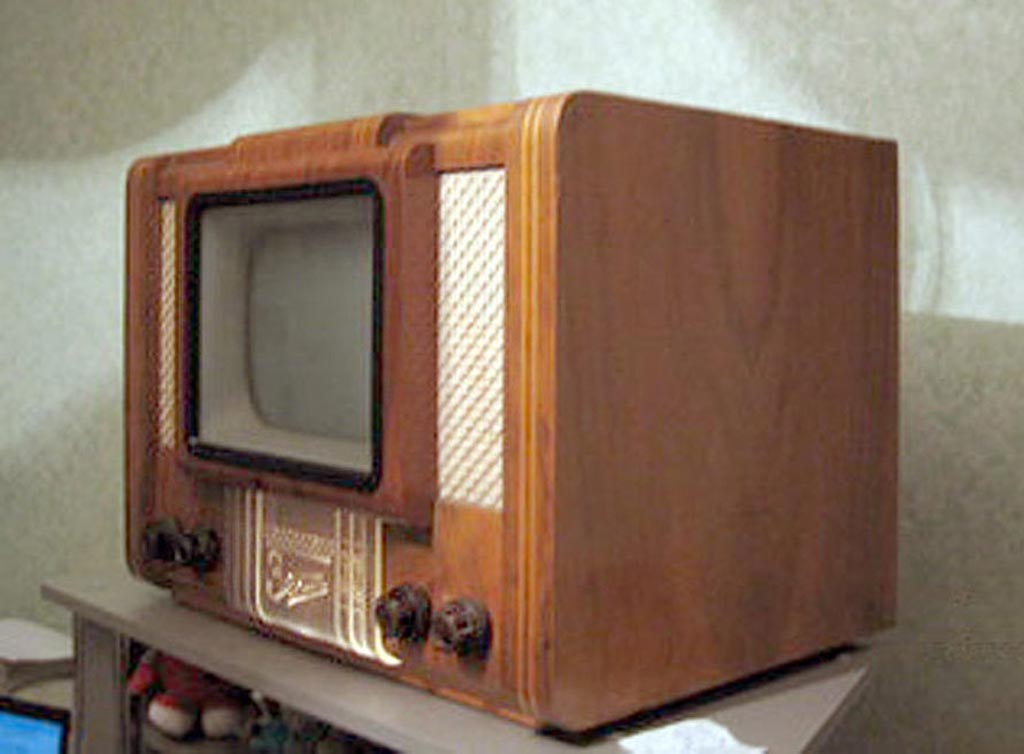

и 100 Вт при приёме радио. Телевизор собран на металлическом шасси и заключён
в деревянный полированный ящик размерами 645х470х455 мм, весит он 30 кг.
В телевизоре 17 радиоламп и кинескоп 31ЛК2Б. При приёме радио используется

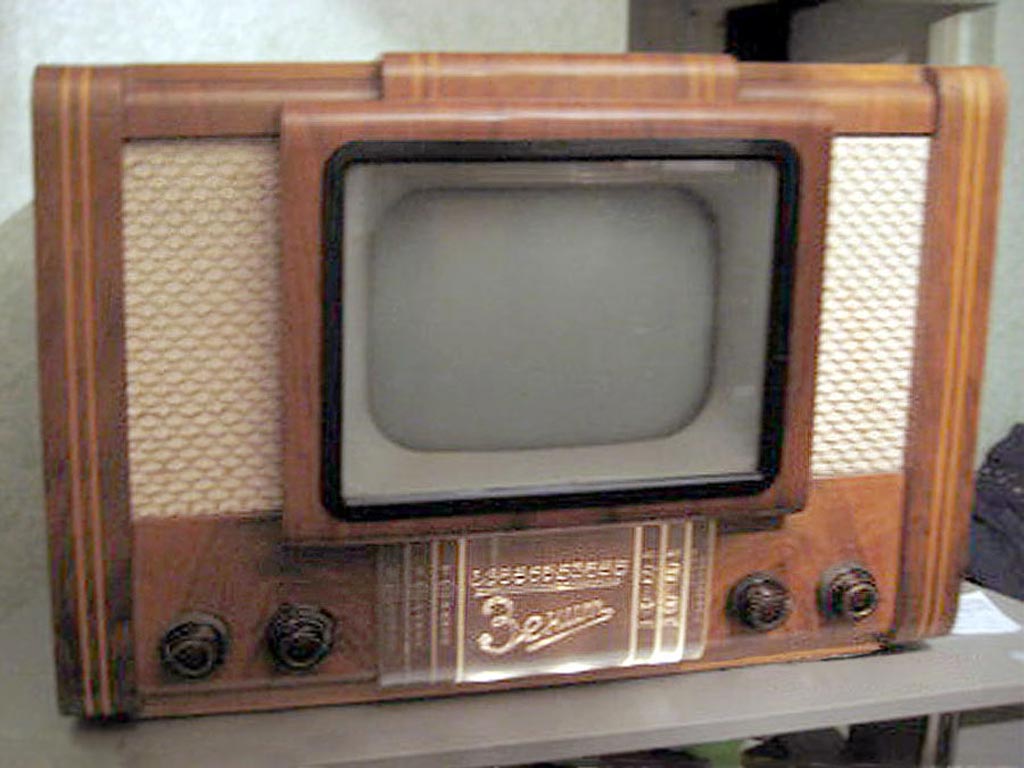

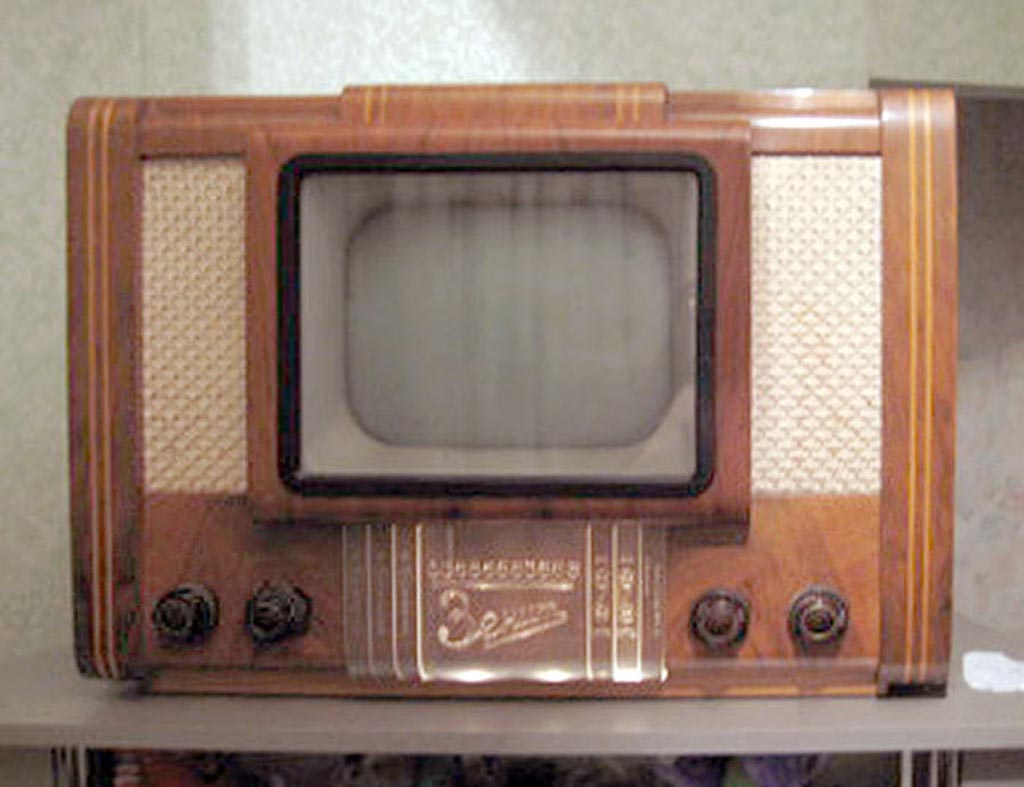

8 радиоламп. На передней панели модели расположены 7 сдвоенных ручек настройки,
кроме переключателя диапазонов. Здесь находится шкала по краям которой
расположены надписи каналов и радиостанций. При включении она освещается,

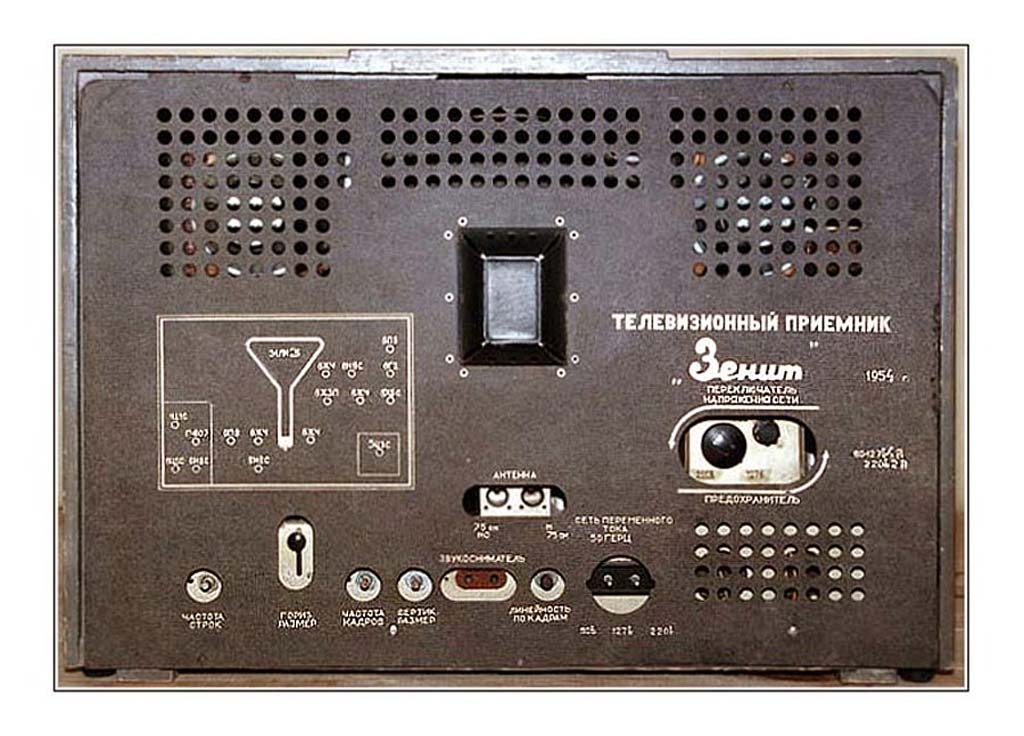

указывая выбранный диапазон. Здесь размещены и два громкоговорителя. Регулировки
развёрток, линейности кадровой развёртки, размера кадра по вертикали и
горизонтали выведены на заднюю часть шасси. Там же смонтирован переключатель
напряжения сети, предохранитель, гнёзда для антенны и звукоснимателя. Футляр
имеет съёмное металлическое дно.
Описание телевизора
"Зенит" в справочнике Ельяшкевича.
Описание телевизора "Зенит" в справочнике НИРТ.
Большинство фотографий Сергея Николаевича Ермакова, город Москва.
Первое фото обработанное ИИ предоставил Олег Лимонов.
|
