Телевизор "Рубин-104" с 1960 года
выпускал Московский телевизионный завод. Конструктор В.М.Хахарев. ТВ ''Рубин-104''
выпускался в течение 1960 года небольшой опытной серией. По некоторым данным
было выпущено 1300 телевизоров в настольном оформлении и 400 в напольном.
Телевизор относится ко 2 потребительскому классу и собран на кинескопе
43ЛК5Б с углом отклонения электронного луча в 110 градусов. В модели применены
АРУ и АПЧГ. В ТВ применены стабилизация горизонтального размера строк,
введена стабилизация вертикального размера. Подавляющее количество элементов
размещены на печатных платах. Телевизор работает в стандартных 12 каналах.
Его чувствительность по каналу изображения в 100 мкВ позволяет принимать
студии в радиусе до 80 км. Чувствительность по каналу звука 50 мкВ, по
ЧМ приёму 30 мкВ. АС модели состоит из 2 громкоговорителей по 1 Вт и расположена
спереди внизу телевизора. Диапазон воспроизводимых звуковых частот - 80...8000
Гц. Благодаря применению малогабаритных деталей телевизор имеет небольшие

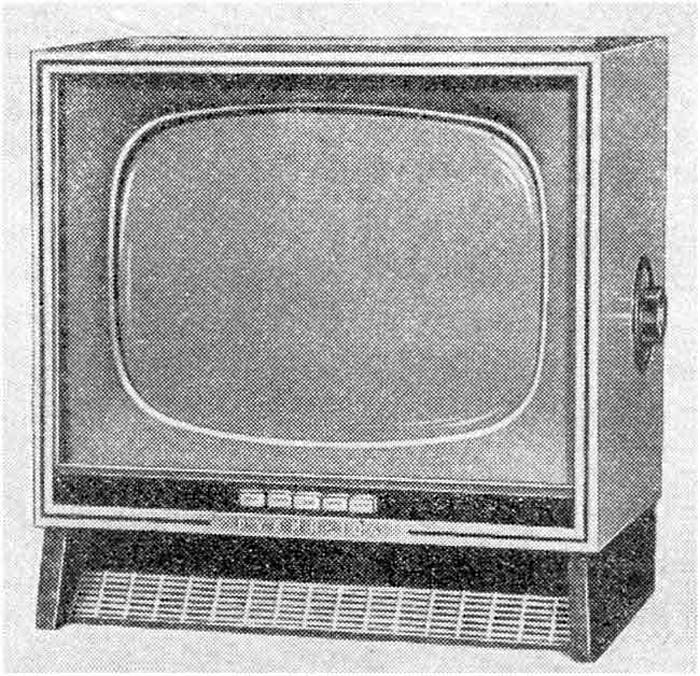

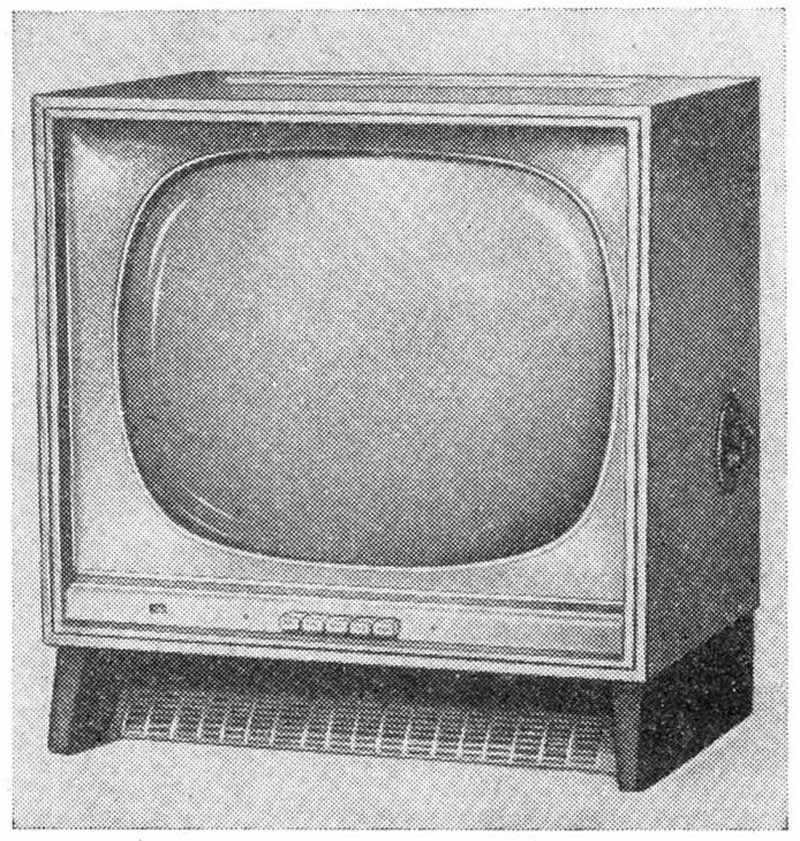

габариты, массу и потребляемую мощность 100 Вт. Габариты настольного телевизора
450х450х300 мм. Вес 16 кг. По такой конструкции и
схеме, но с кинескопом 53 см по диагонали завод выпускал опытно телевизор
''Алмаз-104'', который выпускался также в двух вариантах оформления.

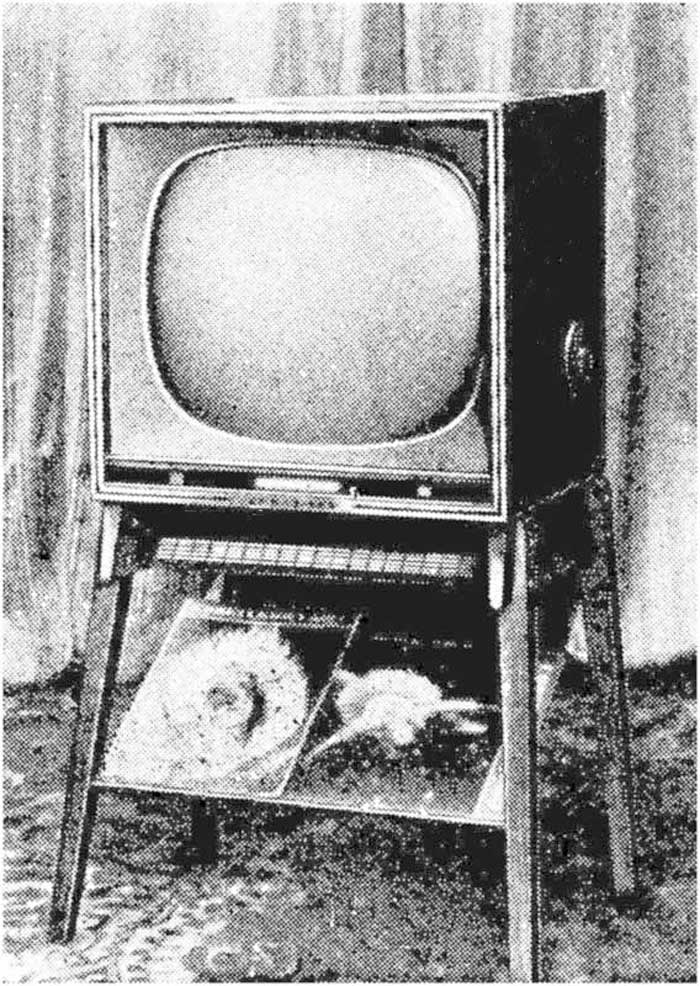

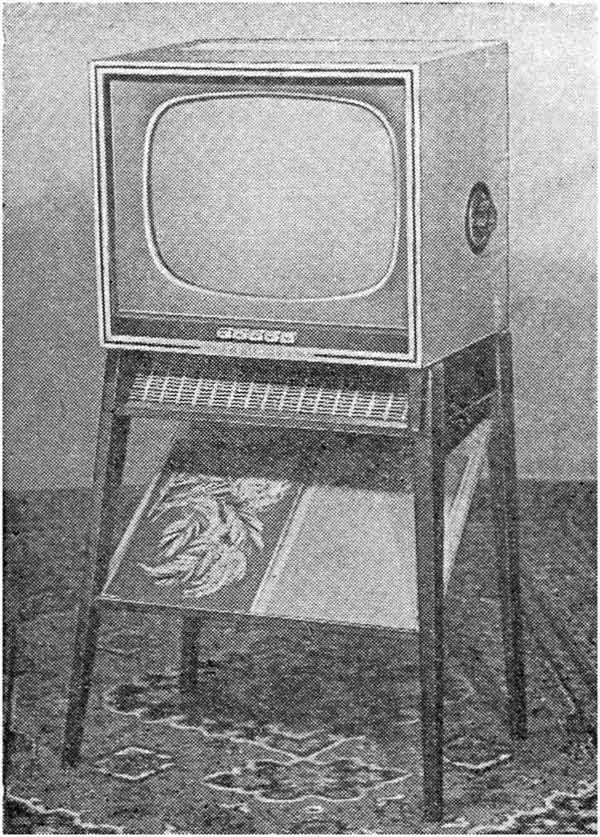

В напольном варианте к футляру прикреплена подставка. В варианте настольного
оформления тоже имеется подставка, но она значительно ниже напольной. Под
футляром, на специальной доске с некоторым наклоном расположены два эллиптических
громкоговорителя 1ГД-9. В напольной модели добавляется еще один громкоговоритель.
В телевизоре применён кинескоп 53ЛК6Б. Разрешающая способность в центре
экрана по горизонтали 500 линий, по вертикали 550 линий. Полоса воспроизводимых
звуковых частот для напольной модели 60...10000 Гц, настольной 80...8000
Гц. Звуковое давление в полосе воспроизводимых частот 8 бар. Питается телевизор
от сети переменного тока: 127, 220 или 237 В. Потребляемая мощность при
приёме ТВ 185 Вт; ЧМ 60 Вт. Размер изображения на экране 370х475 мм. Размеры
ТВ: в напольном оформлении 1120х565х95 мм, настольном 580х565х395 мм. Вес
соответственно 40 и 36 кг. В обеих моделях применён регулятор громкости
с тонкомпенсацией низких частот. Обе модели были модернизированы в плане
уменьшения их габаритов и массы.

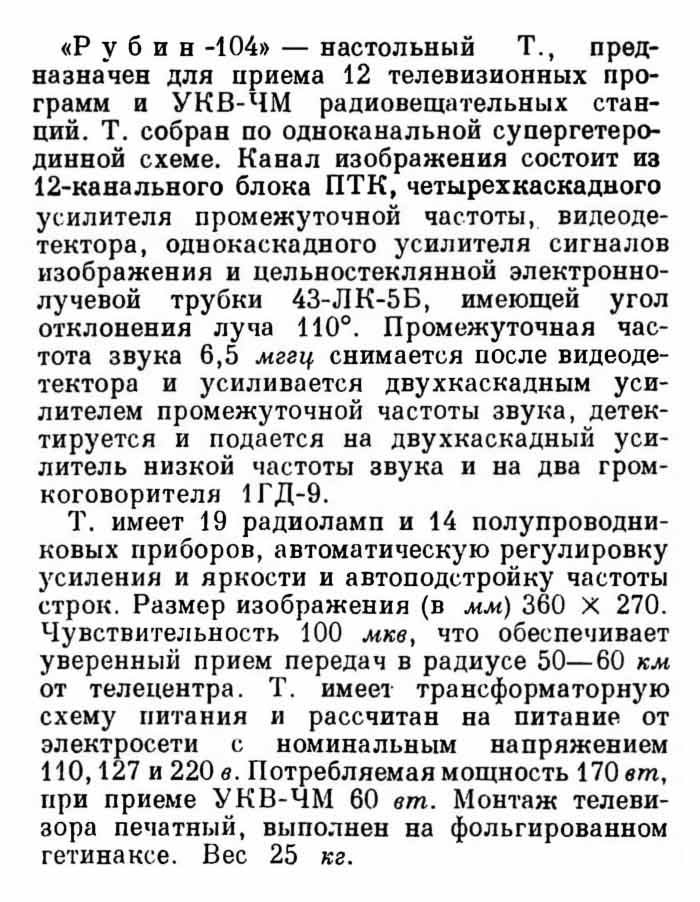

Немного о телевизорах "Рубин-104" и
"Алмаз-104" в журнале
Радио № 1 за 1960 год.

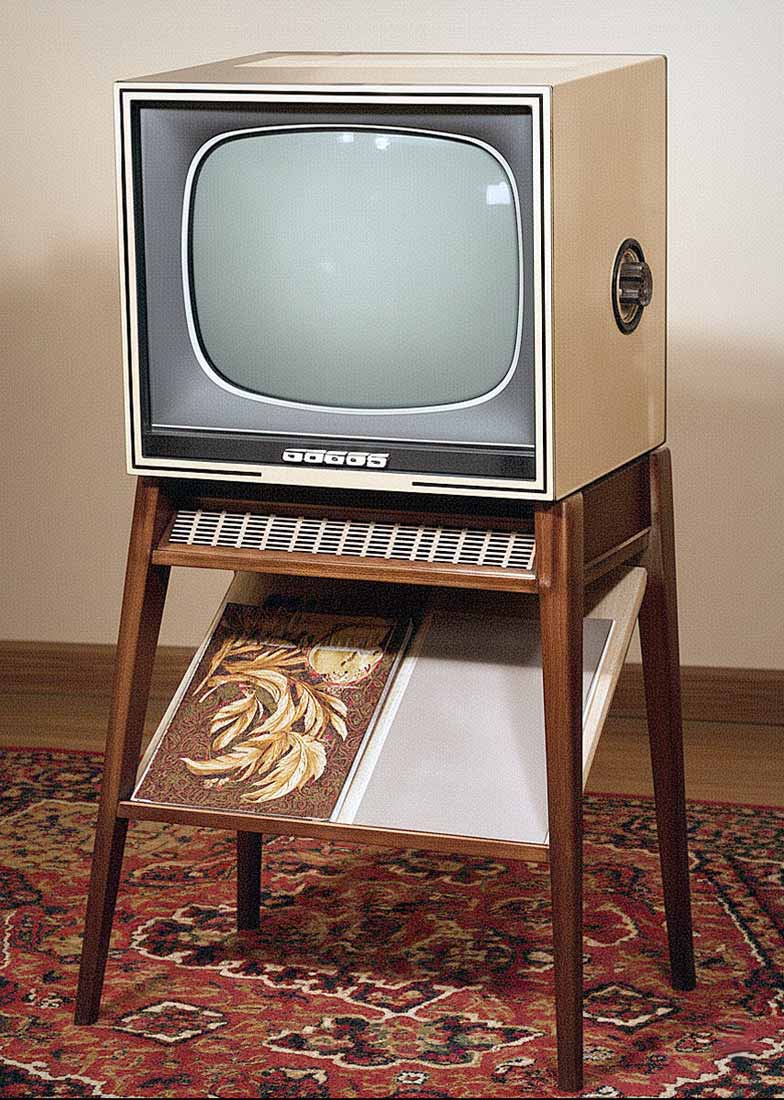

Улучшенное с помощью ИИ изображение телевизора предоставил
для сайта Олег Лимонов.
|
