Магниторадиола "Романтика-104-стерео"
установочной партией с осени 1971 года выпускалась Харьковским ПСЗ имени
Шевченко. Установка состоит из транзисторного радиоприёмника 1-го класса
''Рига-101'', четырёхдорожечной магнитофонной приставки, ЭПУ 2-го класса
II-ЭПУ-32С и стереофонической акустической системы. Радиоприёмник предназначен
для приёма в диапазонах: ДВ, СВ, КВ-1 3,95...5,75 МГц, КВ-2 5,65...7,4
МГц, КВ-3 9,4...12,1 МГц и в УКВ, где приём стереофонических программ осуществляется
по системе с полярной модуляцией. Чувствительность радиоприёмника в диапазонах
АМ - 50 мкВ и 4 мкВ в УКВ. Избирательность в диапазоне ДВ, СВ - 70 дБ.
АРУ позволяет получить изменение выходного сигнала на 5 дБ, при изменении
на входе в 40 дБ. Номинальная выходная мощность усилителя 2х1,5 Вт. Диапазон
рабочих частот по звуковому давлению 60...12500 Гц. Пределы регулировки
тембров 14...16 дБ. Переходное затухание между каналами 20...30 дБ с антенны
и 30...40 дБ со входа усилителя НЧ. ЭПУ имеет четыре скорости вращения:
16, 33, 45 и 78 об/мин, полуавтоматическое включение и автоматическое выключение
двигателя, микролифт. Мощность потребляемая моделью около 80 Вт. Габариты
МРЛ - 890х434х386 мм. Масса 32 кг. Четырехдорожечная магнитофонная приставка
имеет две скорости движения магнитной ленты 9,53 и 4,76 см/сек при детонации
0,3 и 0,4%. Время звучания режима стереозаписи на большей скорости при
использовании катушек № 15 с лентой типа 10 - 2х65 минут. Диапазон частот
60...12500 Гц на скорости 9,53 см/сек, 60...6300 Гц на скорости 4,76 см/сек.
Уровень шумов канала запись-воспроизведение не хуже -42 дБ. В магнитофонной
приставке установлены раздельные гнёзда подключения микрофона, звукоснимателя,
радиоприёмника и трансляционной линии, коммутация которых осуществляется
кнопочным переключателем. Чувствительность со входа микрофона 0,6 мВ, звукоснимателя
250 мВ, радиоприёмника 50 мВ и трансляционной линии 30 В. Раздельные индикаторы
записи, устройство ''пауза'' и трехдекадный счетчик создают удобства при
пользовании приставкой. МП имеет блок питания от сети напряжением 127/220
В. Потребляемая мощность 40 Вт. Масса МП - 12 кг. Размеры 420х320х170 мм.

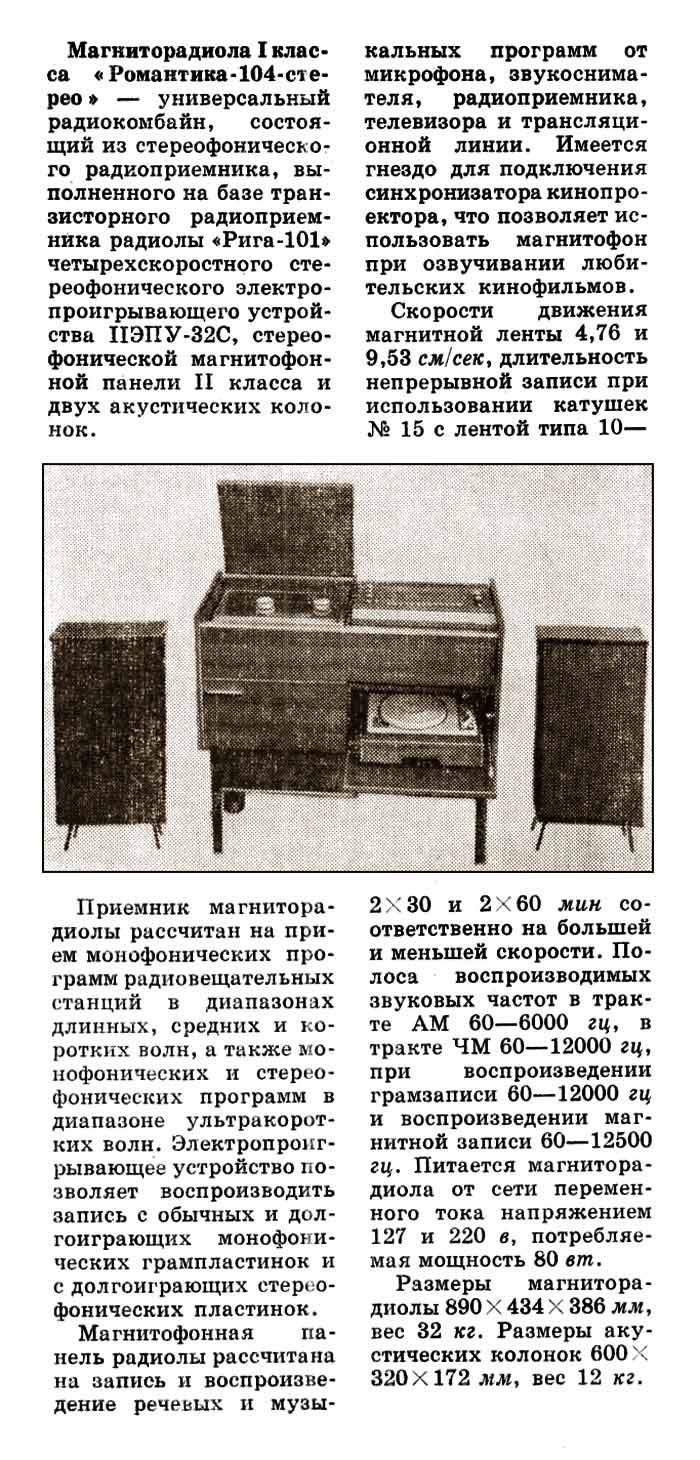

Рекламный проспект из журнала Радио
№ 6 за 1971 год. Описание

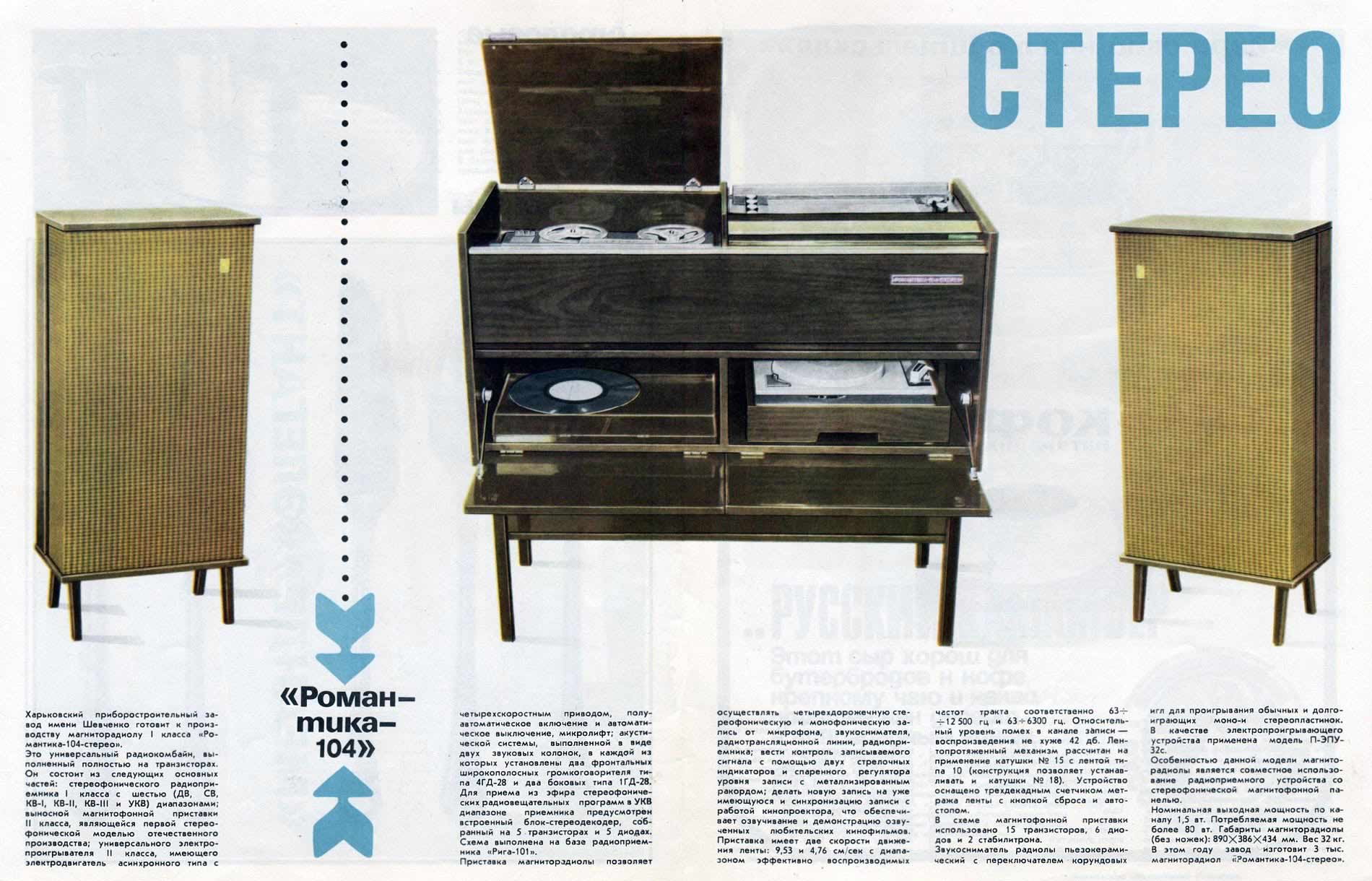

модели в журнале Радио № 8 за 1971
год. Электрическая
схема магнитофонной приставки.

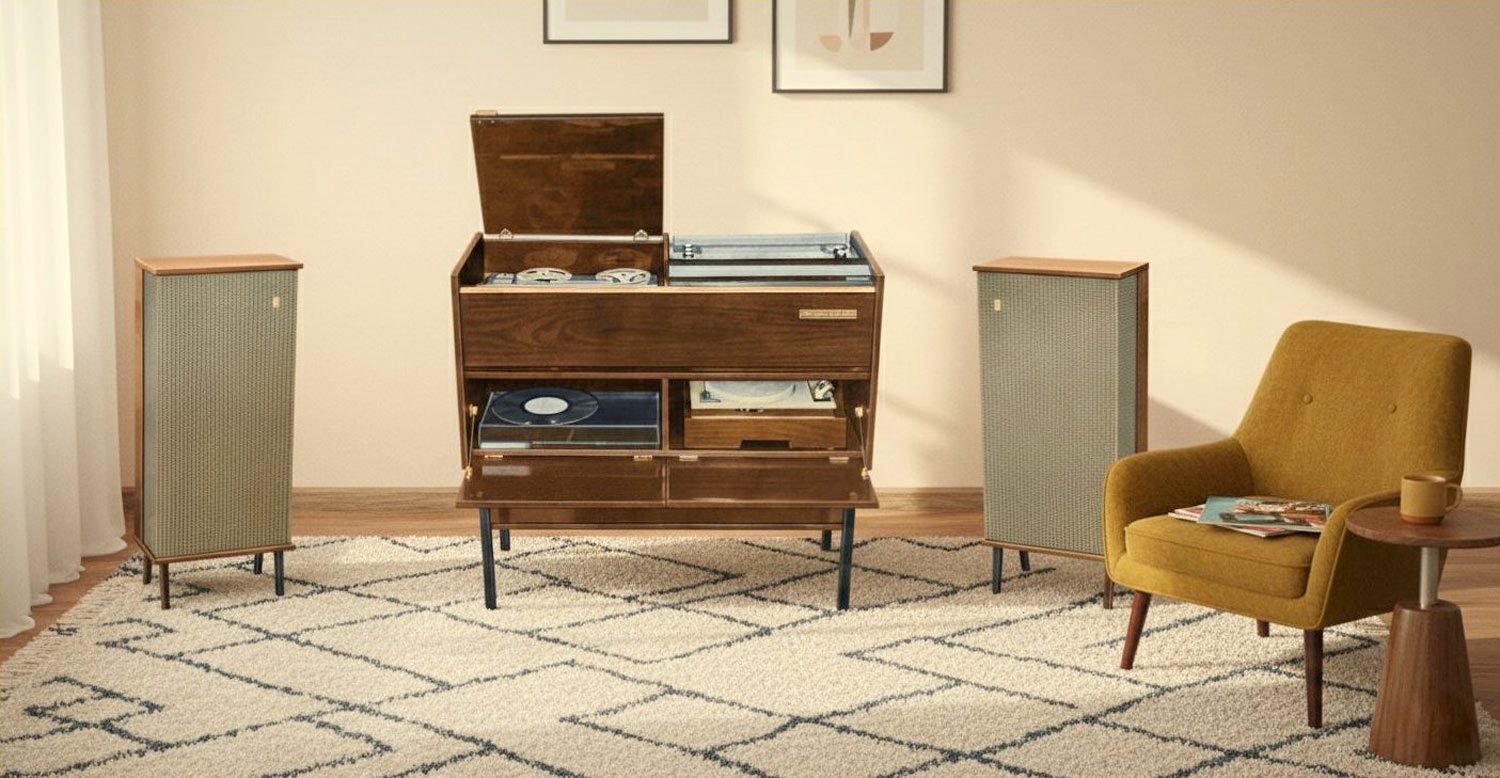

Сгенерированное ИИ изображение магниторадиолы предоставил для сайта Олег
Лимонов.
|
