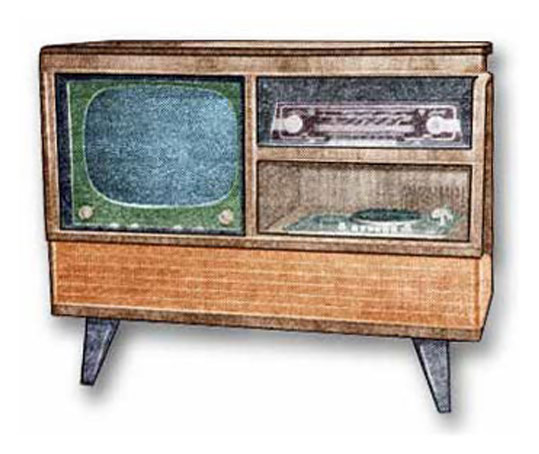

Комбинированная установка "Кристалл-103"
с осени 1958 года выпускалась Московским телевизионным заводом. Она совмещала
в себе телевизор ''Рубин-102''; радиоприёмник марки ''Люкс'' и магнитофон
с универсальным ЭПУ - ''Яуза''. Выпущено было 120 установок, в их числе
82 установки именовалась уже как ''Кристалл-104''. С весны 1959 года завод
выпустил 280 установок ''Кристалл-104'' с ЭПУ, но без магнитофона, причём
в некоторых установках ставили электропроигрыватель с автоматической сменой
грампластинок. Установка получила более современное оформление. Описанные
установки имели по 17 радиоламп и 11 диодов. В их АС применено по 4 громкоговорителя.
Номинальная выходная мощность 3 Вт. Диапазон воспроизводимых частот при
приёме ЧМ 60...12000 Гц, АМ 80...4000 Гц, ТВ - 80...10000 Гц, при работе
ЭПУ 100...7000 Гц, магнитофона 70...7000 Гц. С весны 1959 года также была
выпущена партия из 180 установок ''Кристалл-104'' в которых были установлен
новый телевизор, а кроме ЭПУ и двухдорожечный магнитофон ''Эльфа-10''.

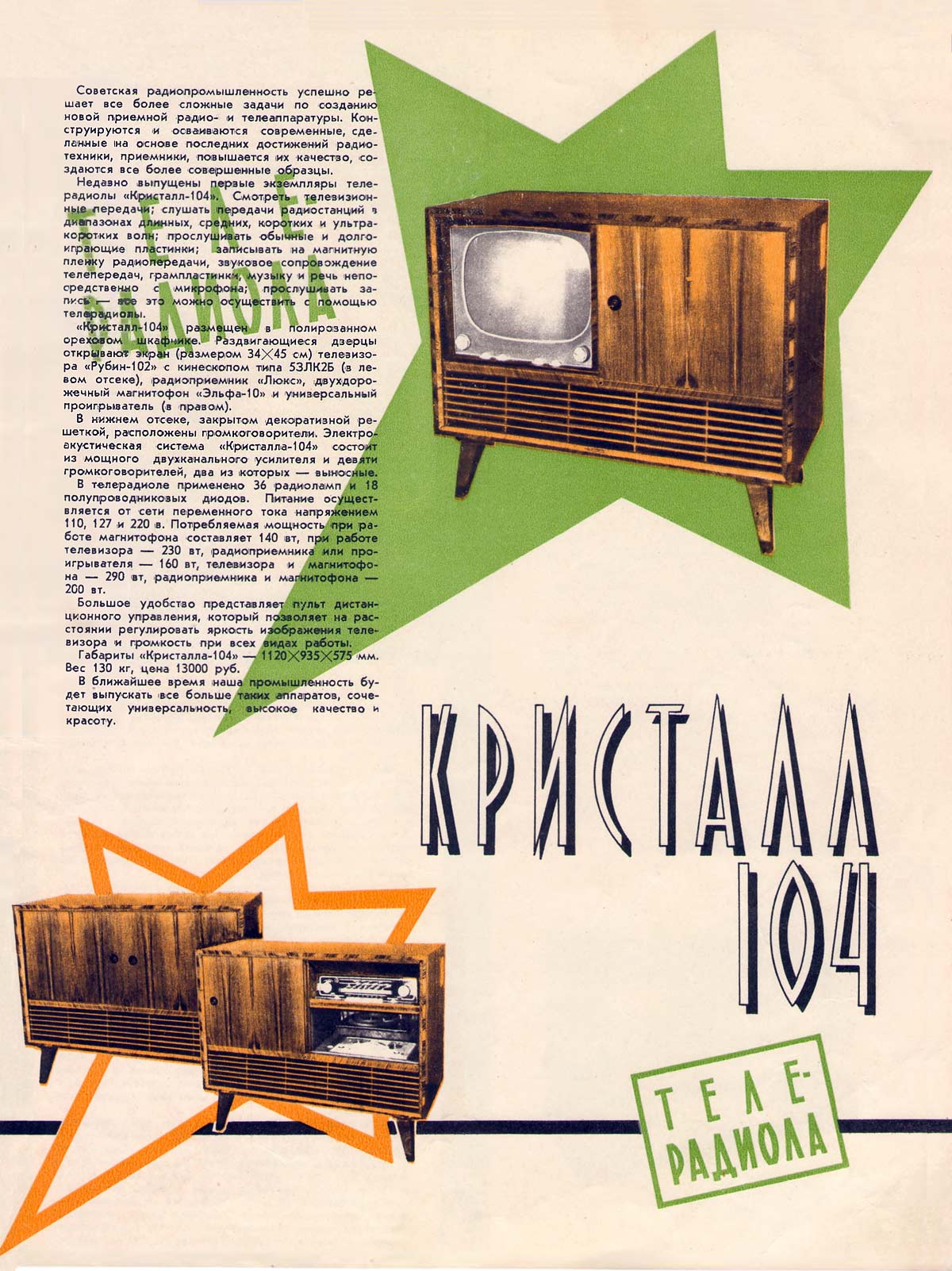

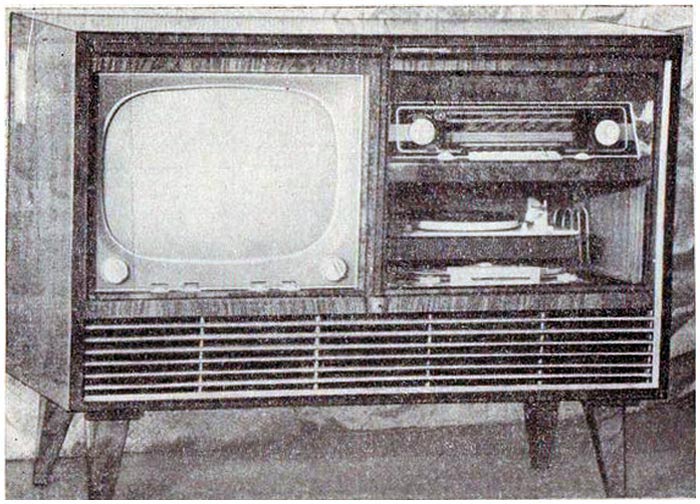

Вот как был описан выставочный (на ВДНХ) образец
комбинированной установки ''Кристалл-104'' выпуска 1959 года. Комбинированная
установка ''Кристалл-104'' относится к телерадиолам высокого класса и имеет
мебельное оформление. Установка содержит телевизор, радиоприёмник, электропроигрыватель
и магнитофон. В верхней левой части футляра установки расположен телевизор
типа ''Алмаз-102'' с кинескопом 53ЛК2Б и размером изображения 340х450 мм.
В верхней правой части футляра установлен всеволновый радиоприёмник высшего
класса ''Люкс''. Под приёмником расположен универсальный проигрыватель,
который при пользовании несколько опускается вниз и выдвигается вперед.
Ниже электропроигрывателя размещен магнитофон типа ''Эльфа-10''. В нижнем
отсеке, закрытом декоративной решеткой расположены НЧ и ВЧ громкоговорители
и мощный двухканальный, раздельный по частотам усилитель. В небольшой партии
установок футляр имел две раздвижные дверцы, прикрывающие лицевую часть
устройства. Сдвинув одну такую дверцу в сторону другой можно было открыть
доступ к телевизору или к приёмнику, магнитофону и проигрывателю. Мощный
УНЧ с широкополосной АС был общим для телевизора, приёмника, проигрывателя
и магнитофона. Основные ручки выведены на фасад футляра, вспомогательные
расположены на задней его стенке. Магнитофон ''Эльфа-10'' предназначен
для двухдорожечной записи со скоростью 19 см/сек. Длительность работы магнитофона
с катушкой, заполненной магнитной лентой равна одному часу при обычном
двухдорожечном использовании. Полоса записываемых и воспроизводимых частот
50...10000 Гц. Переход с одной дорожки на другую осуществляется перестановкой
кассеты с левой стороны на правую. Контроль уровня записи осуществляется
оптическим индикатором. Регулировка тембра производится только в области
ВЧ. Магнитофон комплектуется динамическим микрофоном ''МД-41'' и тремя
кассетами, две из них заполнены ферромагнитной лентой типа 2. Электропроигрыватель
универсальный с автостопом, предназначен для проигрывания обычных и долгоиграющих
пластинок. Пьезоэлектрический звукосниматель ЗПУ-М с корундовой иглой имеет
АЧХ от 70 до 10000 Гц. Звуковое давление развиваемое акустическим агрегатом
20 бар. Полоса воспроизводимых частот 50...12000 Гц. КНИ не превышает:
на средних частотах 7%, на высоких 5%. Питается установка от сети переменного
тока, частотой 50 Гц и напряжением 110, 127 или 220 в. Потребляемая от
сети мощность при работе телевизора около 230 Вт; телевизора и магнитофона
280 Вт; приёмника и магнитофона 200 Вт; приёмника или ЭПУ - 160 Вт; магнитофона
140 Вт. Все описанные установки выпускались либо с дверками, закрывающими
переднюю часть аппарата, либо без дверок, либо с одной деревянной шторкой,

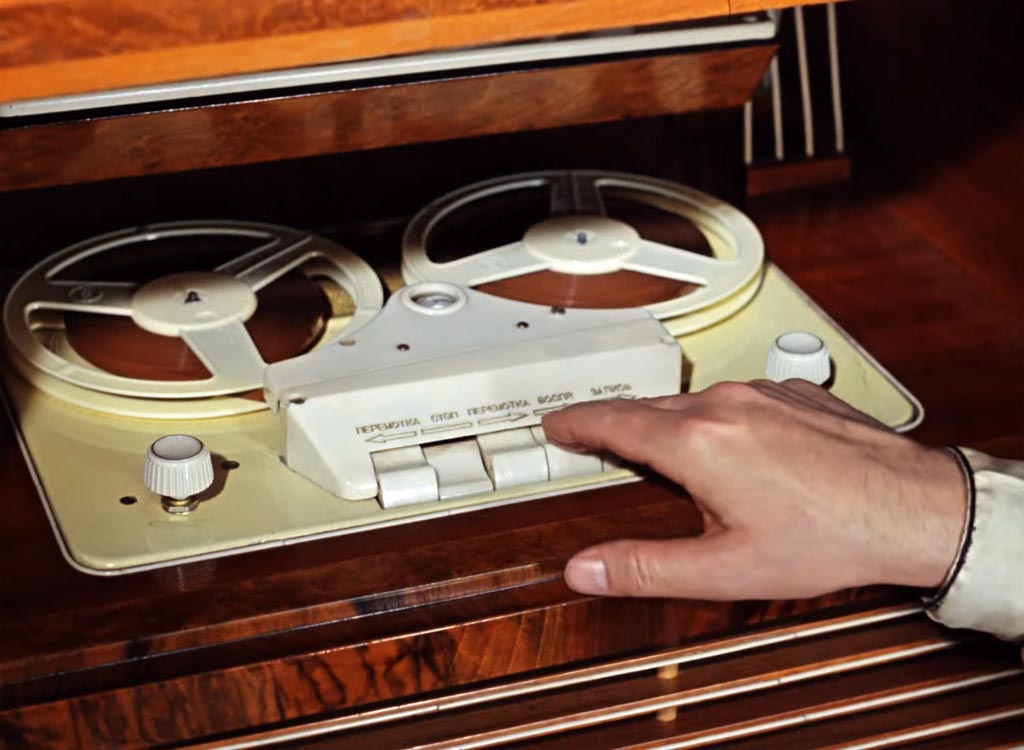

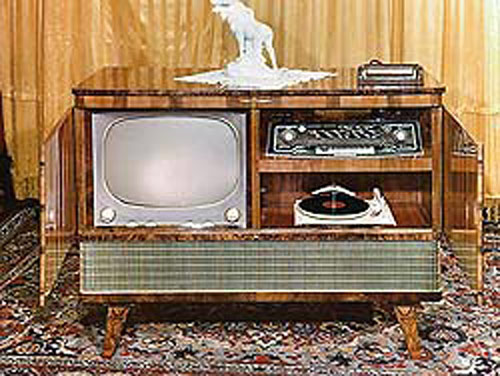

закрывающей нерабочую часть установки. В кинокомедии ''Кавказская пленница''
как раз показана описанная комбинированная установка ''Кристалл-104'' выпуска
1959 г., в сцене на даче т.Саахова, где Г.Вицин, Ю.Никулин с Н.Варлей исполняют
кавказский танец. В кадре хорошо видна деревянная шторка, закрывающая неработающий
телевизор.

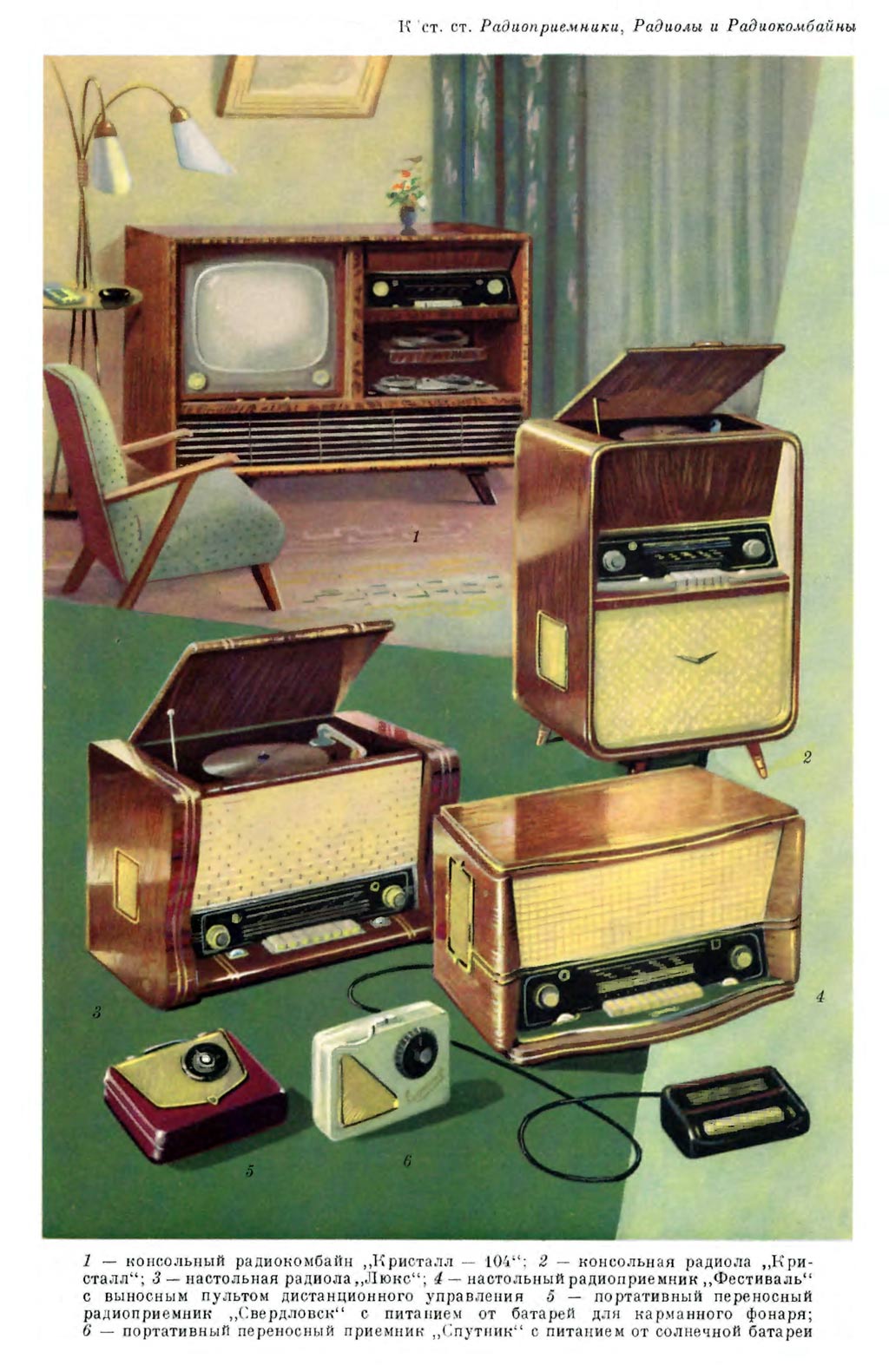

Описание
комбинированной установки "Кристалл-104" в неизвестном справочнике.
Сгенерированное с помощью ИИ изображение комбинированной
установки "Кристалл-103" предоставил для сайта Олег Лимонов.
|
