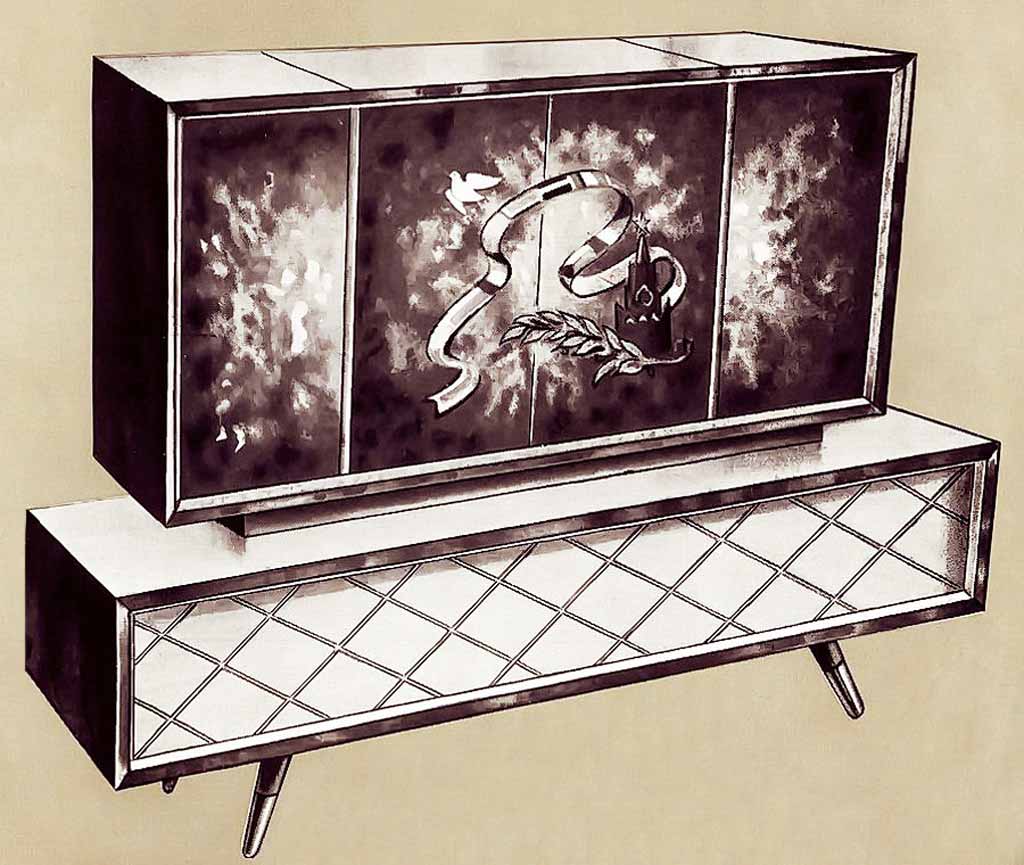

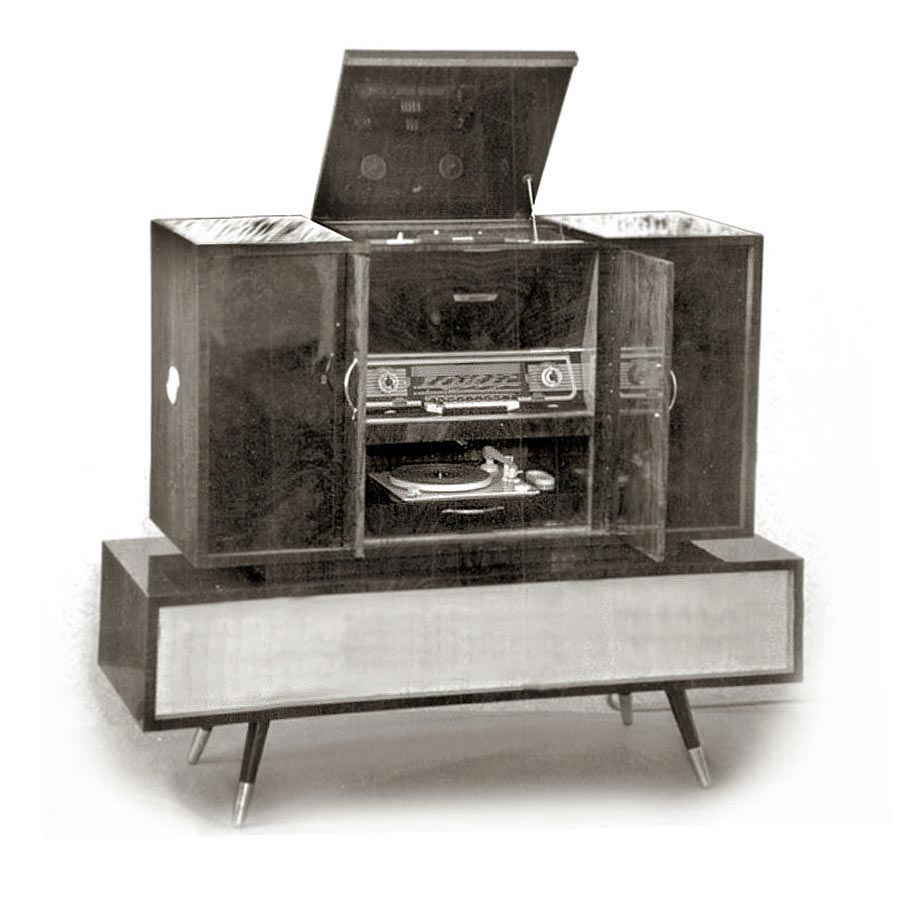

Магниторадиола высшего класса "Алмаз"
в 1958 году разработана и изготовлена в нескольких экземплярах на заводе
"ВЭФ". Конструкция и схема этого 24 лампового аппарата похожи на радиолу
"Кристалл". Шасси приёмника встроено в среднюю часть шкафа. Её вместе с
универсальным блоком проигрывателя закрывают дверцы. Над приёмником под
крышкой встроена магнитофонная панель "Мелодия" на две скорости воспроизведения
ленты 9,53 и 19,06 см/сек. В устройстве весом 172 килограмма встроен мощный
двухканальный усилитель мощности, который нагружен широкополосной акустической
системой, состоящей из восьми громкоговорителей. В отдельном ящике под
консолью встроена акустическая система, в передней панели которой размещены
шесть громкоговорителей. Два из них низкочастотные 10ГД-18, два для средних
частот 3ГД-7, а два высокочастотные ВГД-1. Ещё два громкоговорителя ВГД-1
встроены по одному на каждом боку ящика. Магниторадиола имеет устройство
автоматической подстройки и бесшумной электронно-моторной настройки на
радиостанции с дистанционного управления, которое обеспечивает: автоматическую
подстройку и бесшумную настройку на принимаемую станцию непосредственно
у радиолы; управление радиолой на некотором расстоянии от неё, т.е. включение
и выключение питания. Радиола имеет клавишный переключатель тембра на четыре
положения (кланг-регистр) и плавную раздельную регулировку тембра по НЧ
и ВЧ. ЭП трёхскоростной, с пьезокерамическим звукоснимателем и двумя корундовыми
иглами и устройством автоматической смены грампластинок. Диапазоны волн:
ДВ: 150...415 кГц ; СВ: 520...1600 кГц; КВ-1: 11,49...12,14 МГц; КВ-2:
9,36...9,87 МГц; КВ-3: 6,94...7,35 МГц; КВ-4: 5,89...6,3 МГц; УКВ: 87,5...100
МГц. Номинальная выходная мощность НЧ канала 4 Вт, ВЧ канала 3 Вт. Полоса
частот: в диапазонах ДВ, СВ, КВ - 40...6500 Гц, в диапазоне УКВ 40...15000
Гц, в режиме воспроизведения граммофонной и магнитной записи 50...10000
Гц. Потребляемая мощность: в режиме приёма 260 Вт, воспроизведения грамзаписи
280 Вт, работы магнитофона 370 Вт. Применённые лампы: 6Н3П, 6К4П (3), 6И1П
(2), 6Х2П (2), 6Е1П, 6П14П (2), 6Н2П (6), 6П3С (4), 5Ц3С, 6Е5С, 6П1П.

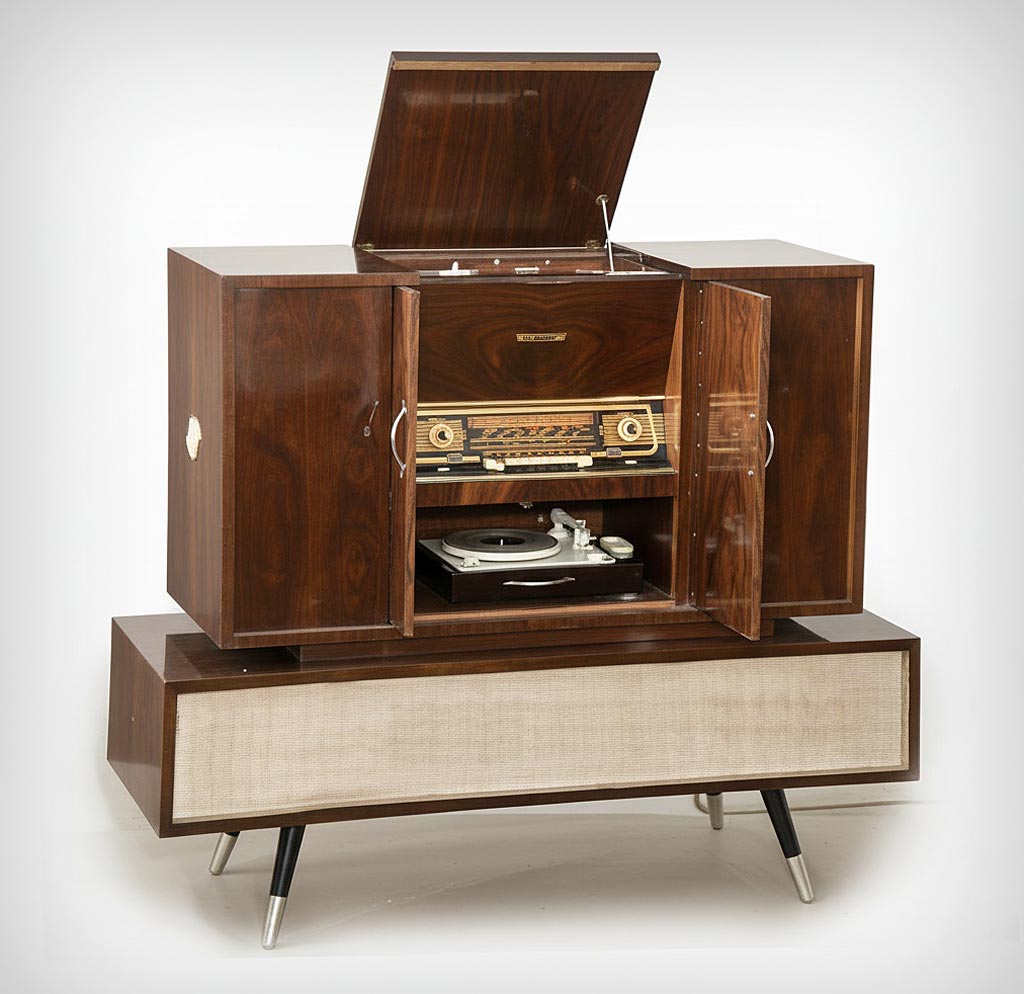

Улучшенное с
помощью ИИ изображение магниторадиолы предоставил Олег Лимонов.
|
