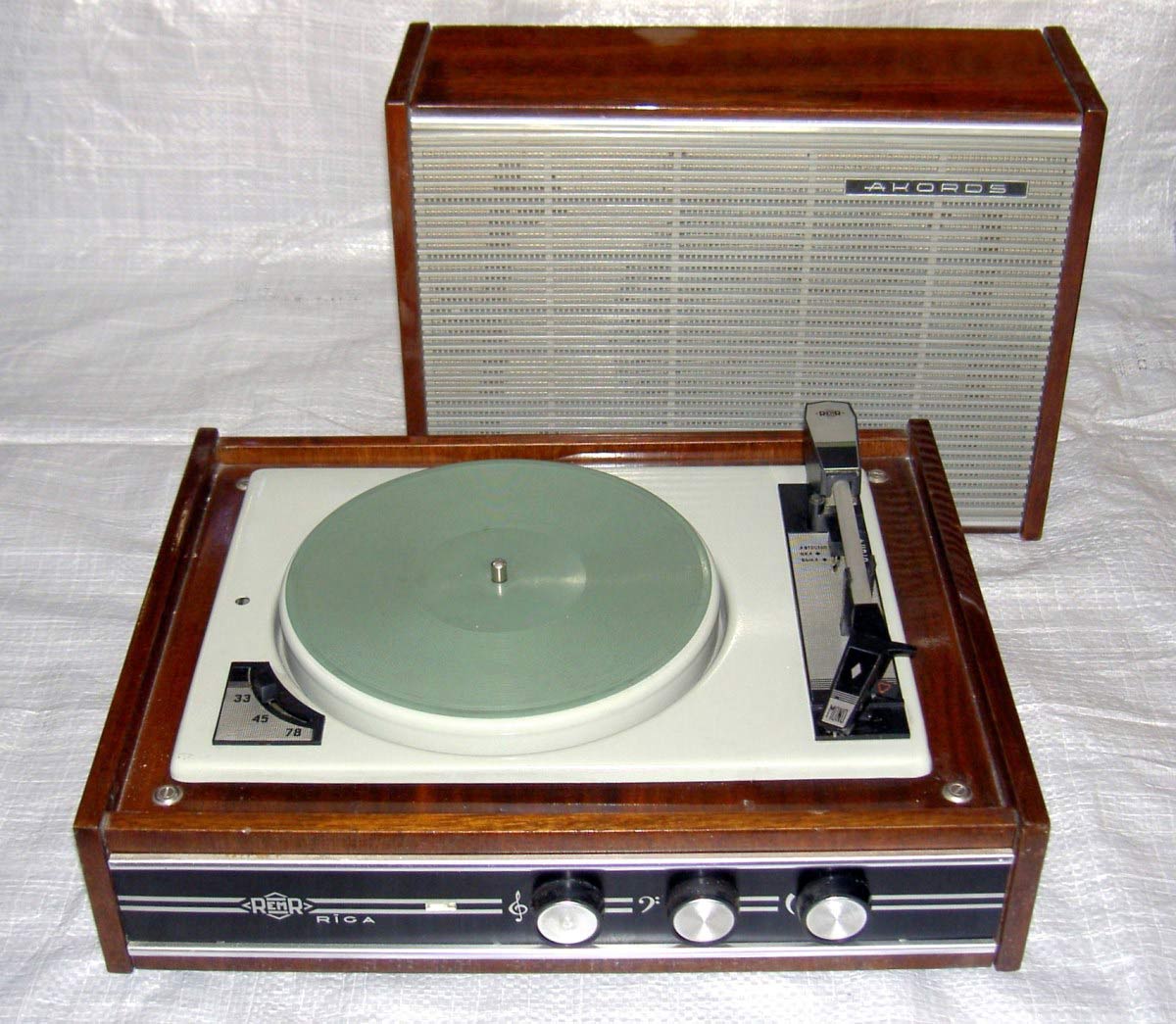

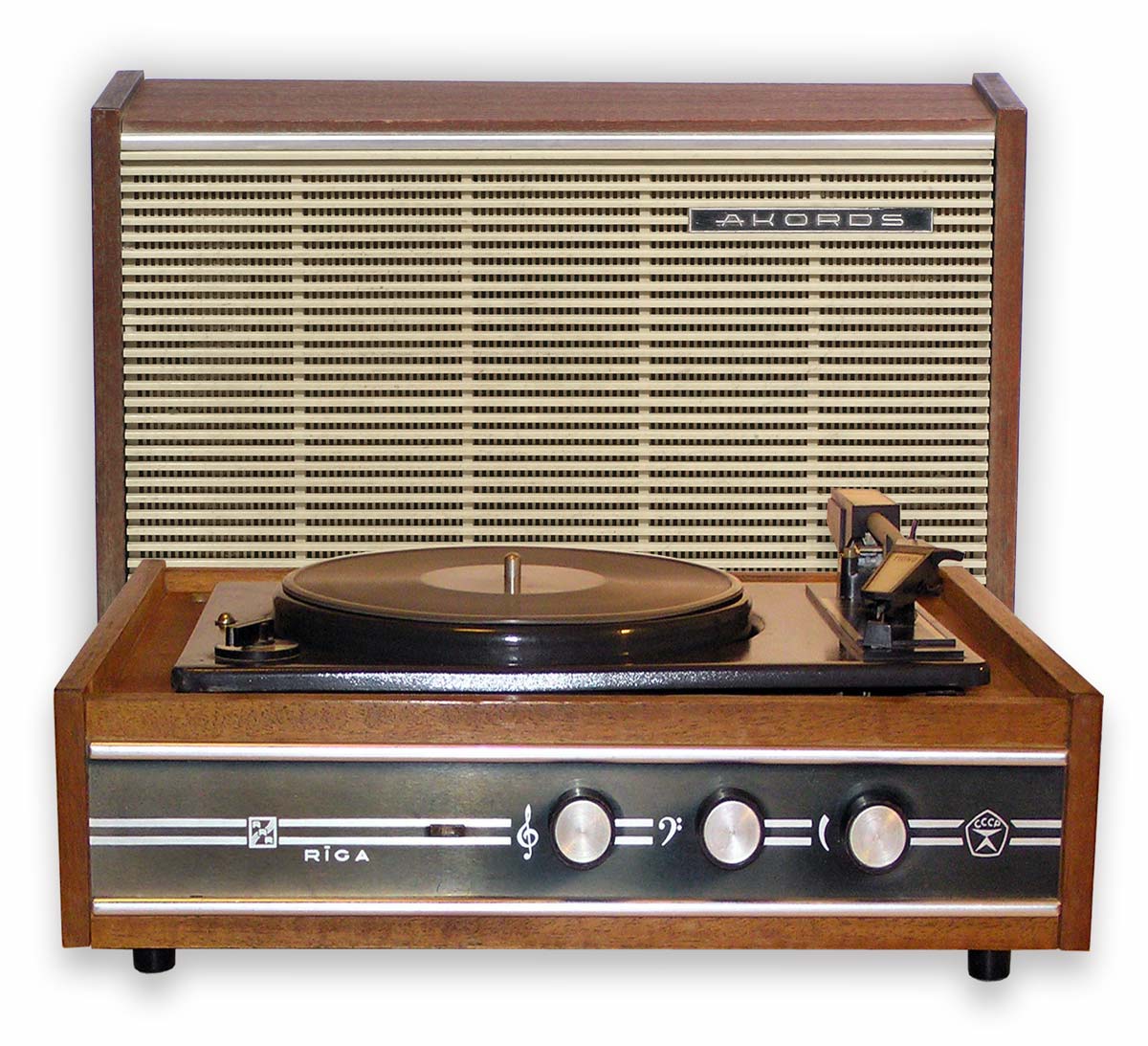

Электрофоны
сетевые транзисторные "Аккорд" и "Аккорд-201" с 1969 и с 1973 года выпускали
Рижский радиозавод имени Попова совместно с ПТО "Радиотехника" и Челябинским

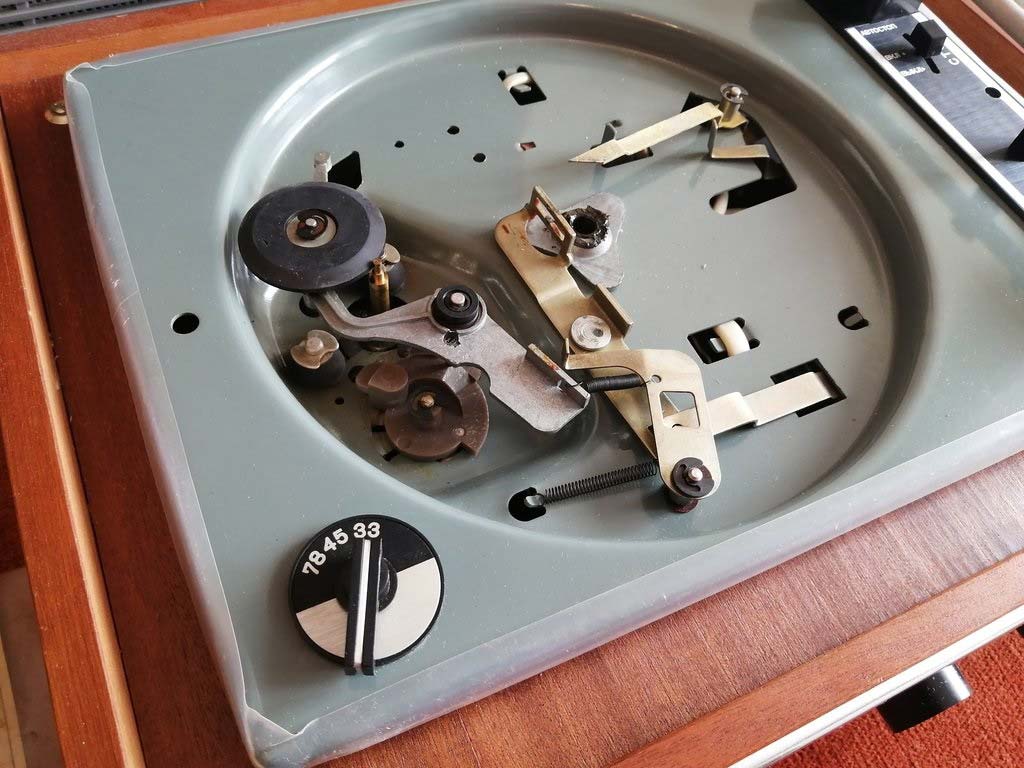

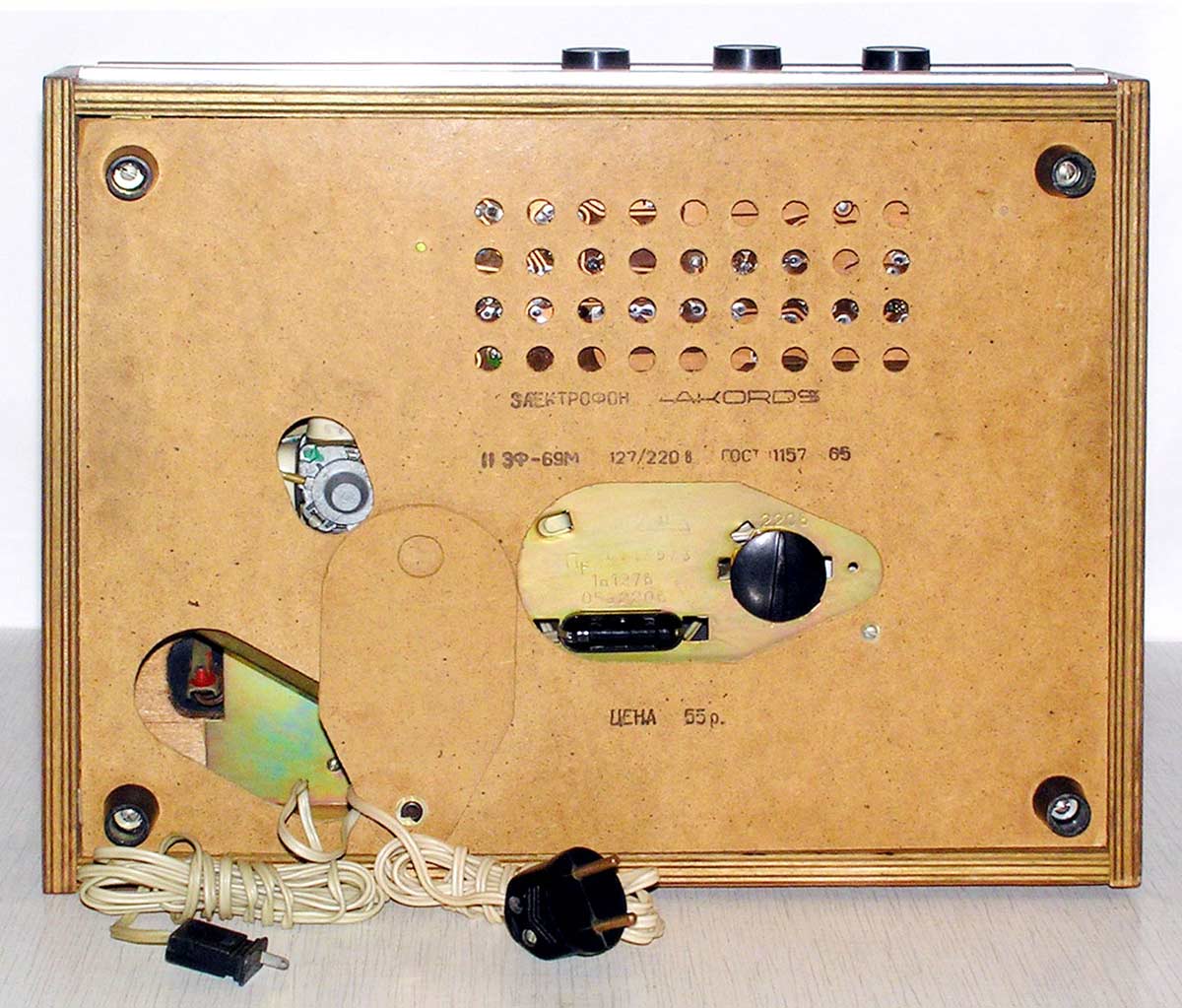

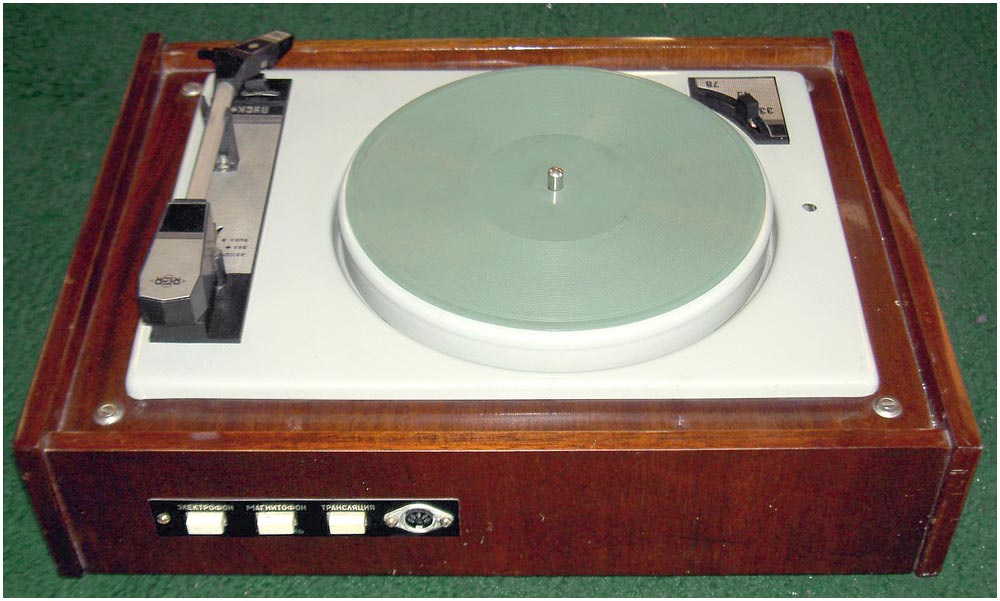

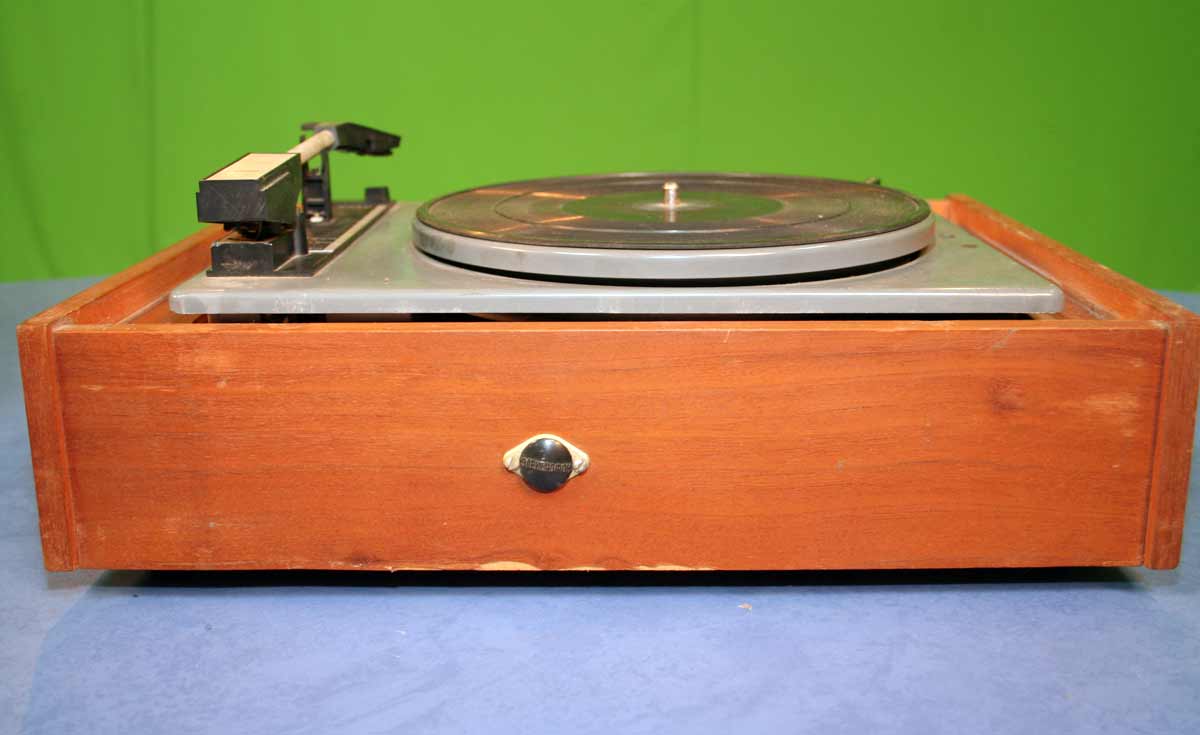

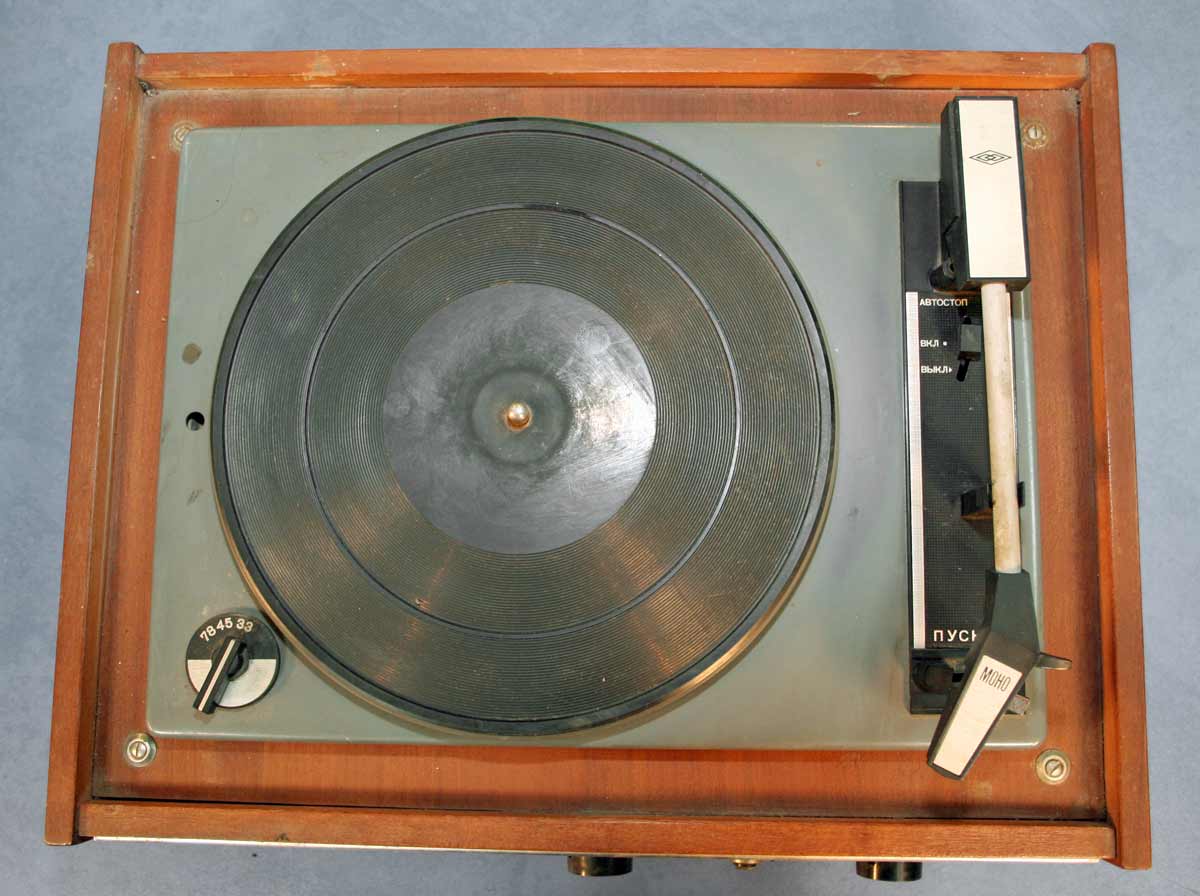

радиозаводом. Электрофон 2-го класса "Аккорд" (IIЭФ-69) состоит из ЭПУ
типа ''II-ЭПУ-40'' с тремя скоростями вращения диска; 78, 45, 33 об/мин,

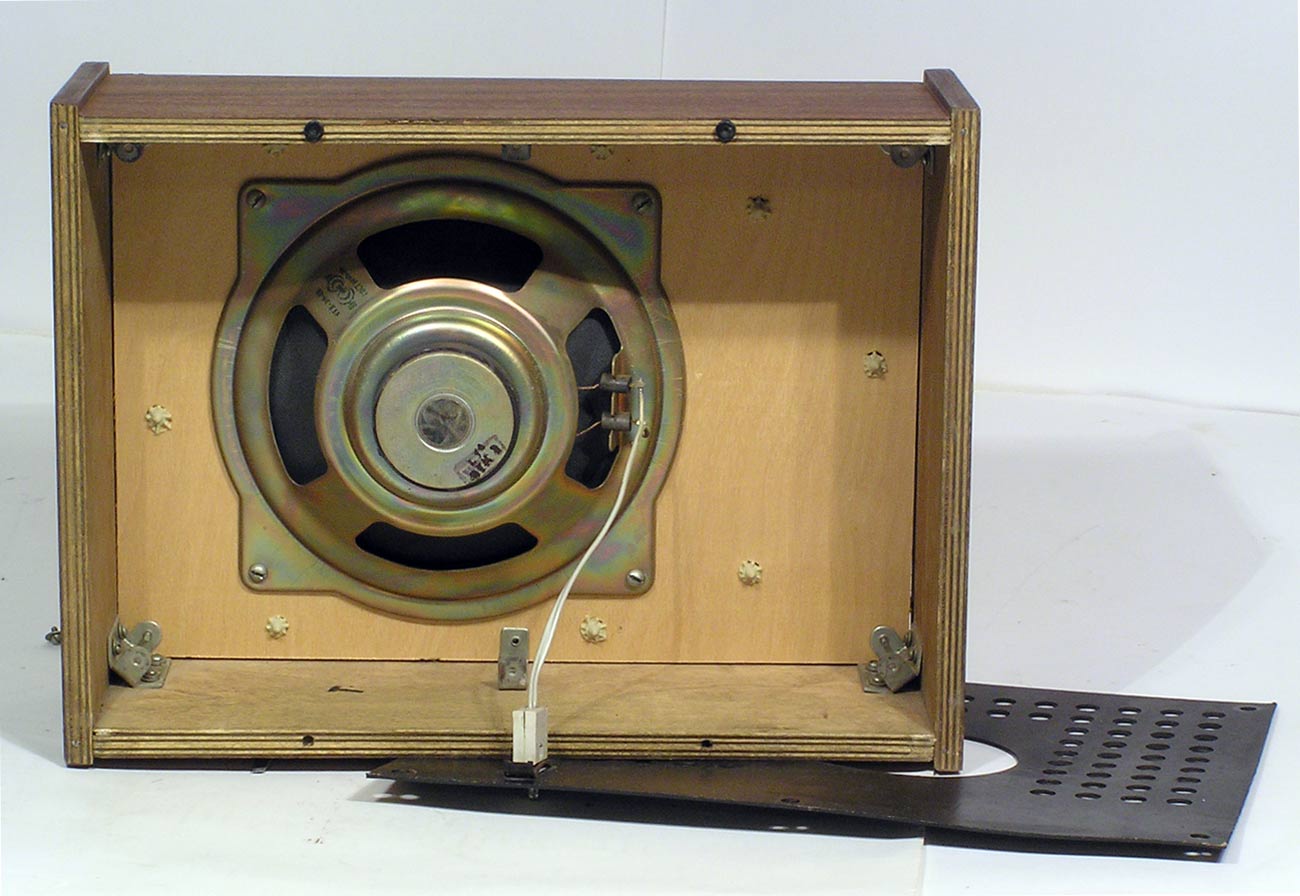

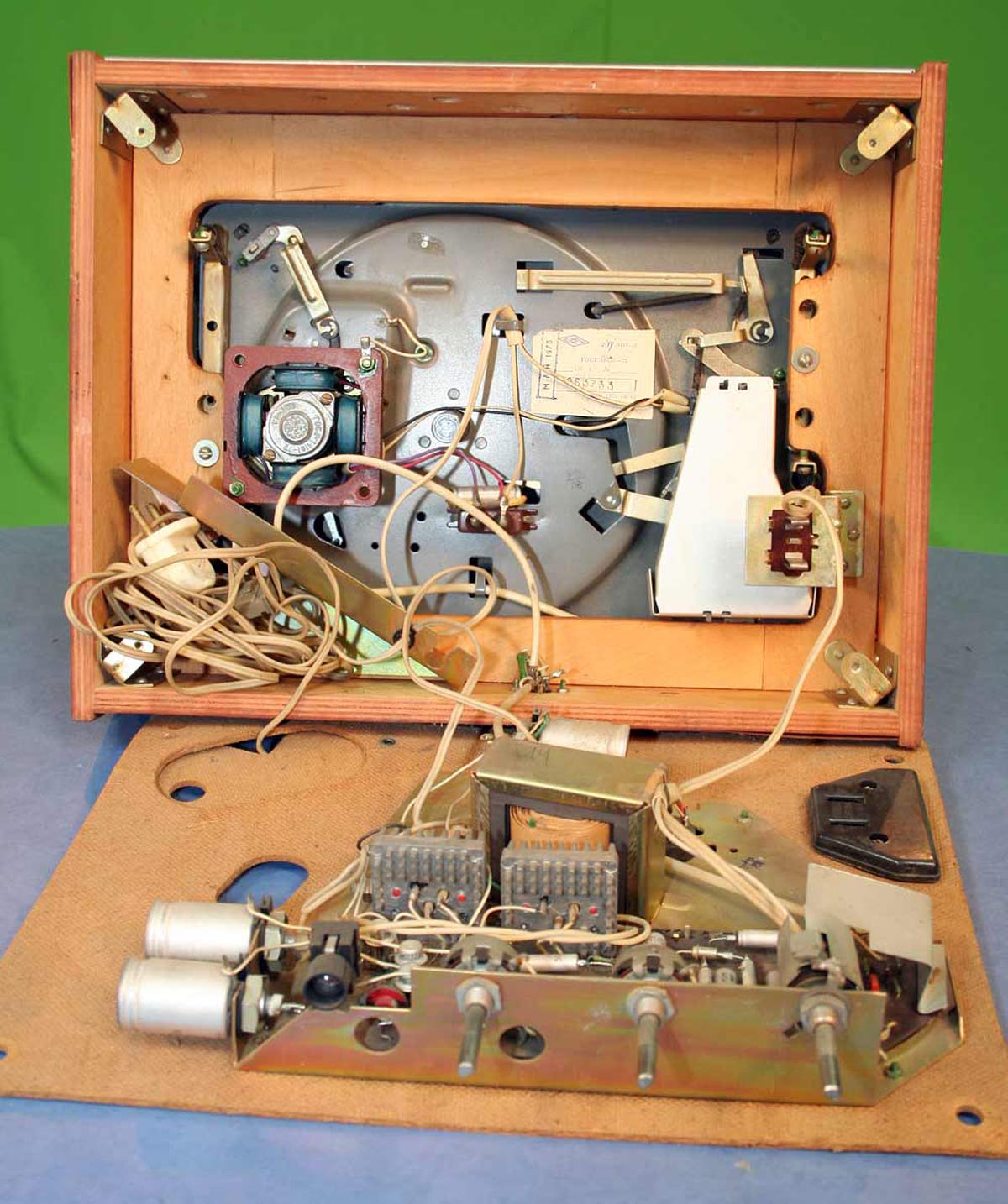

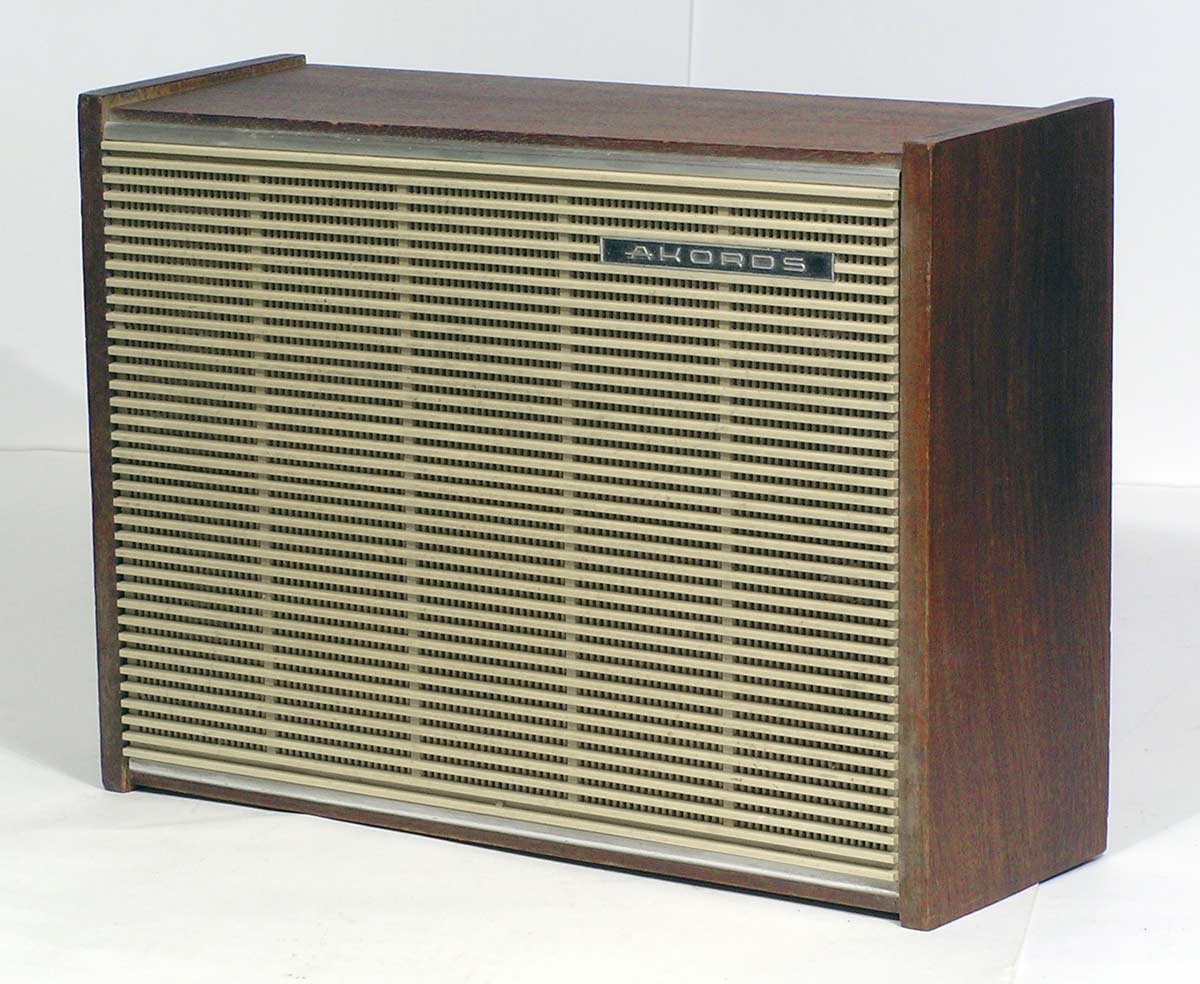

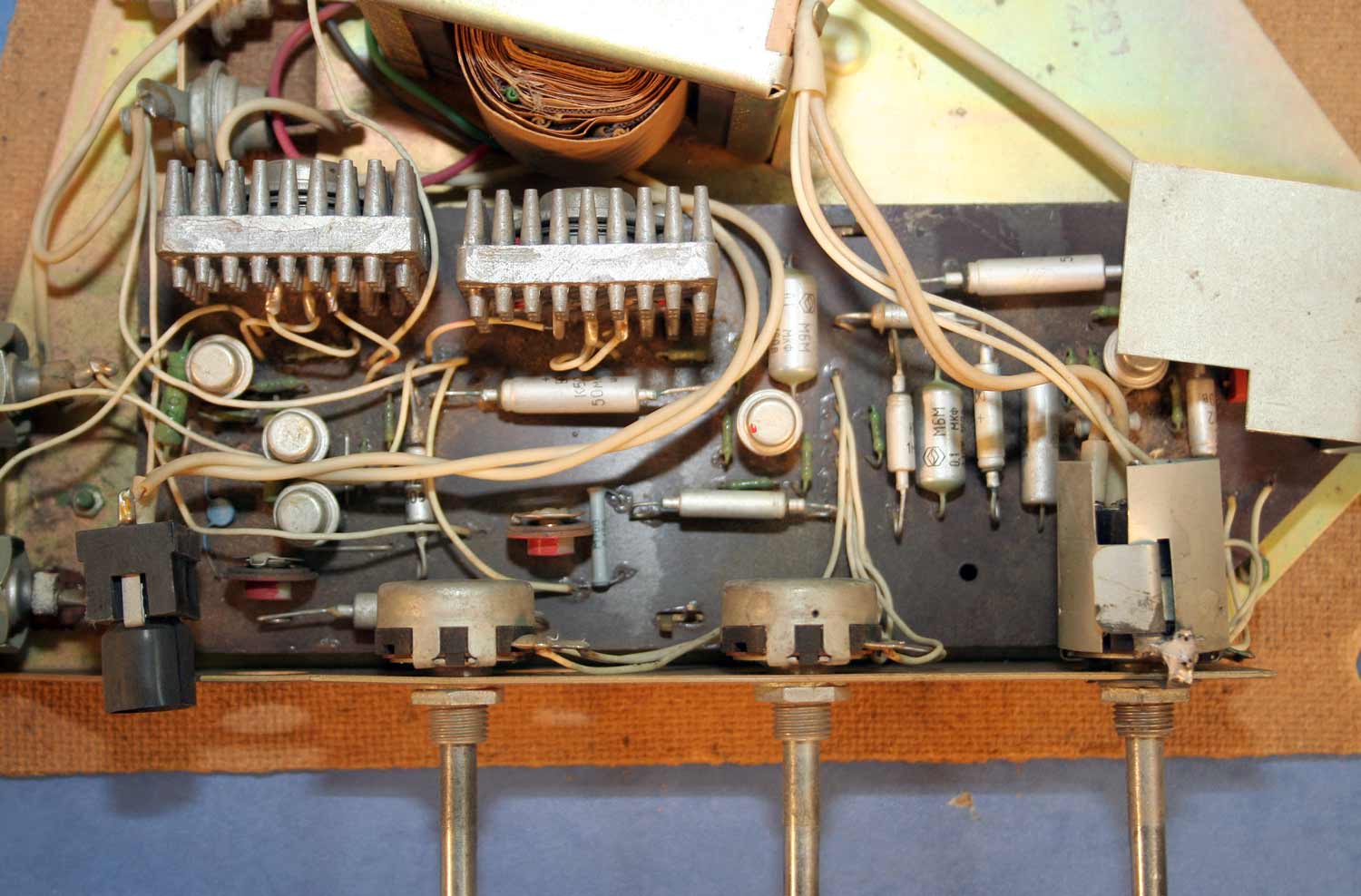

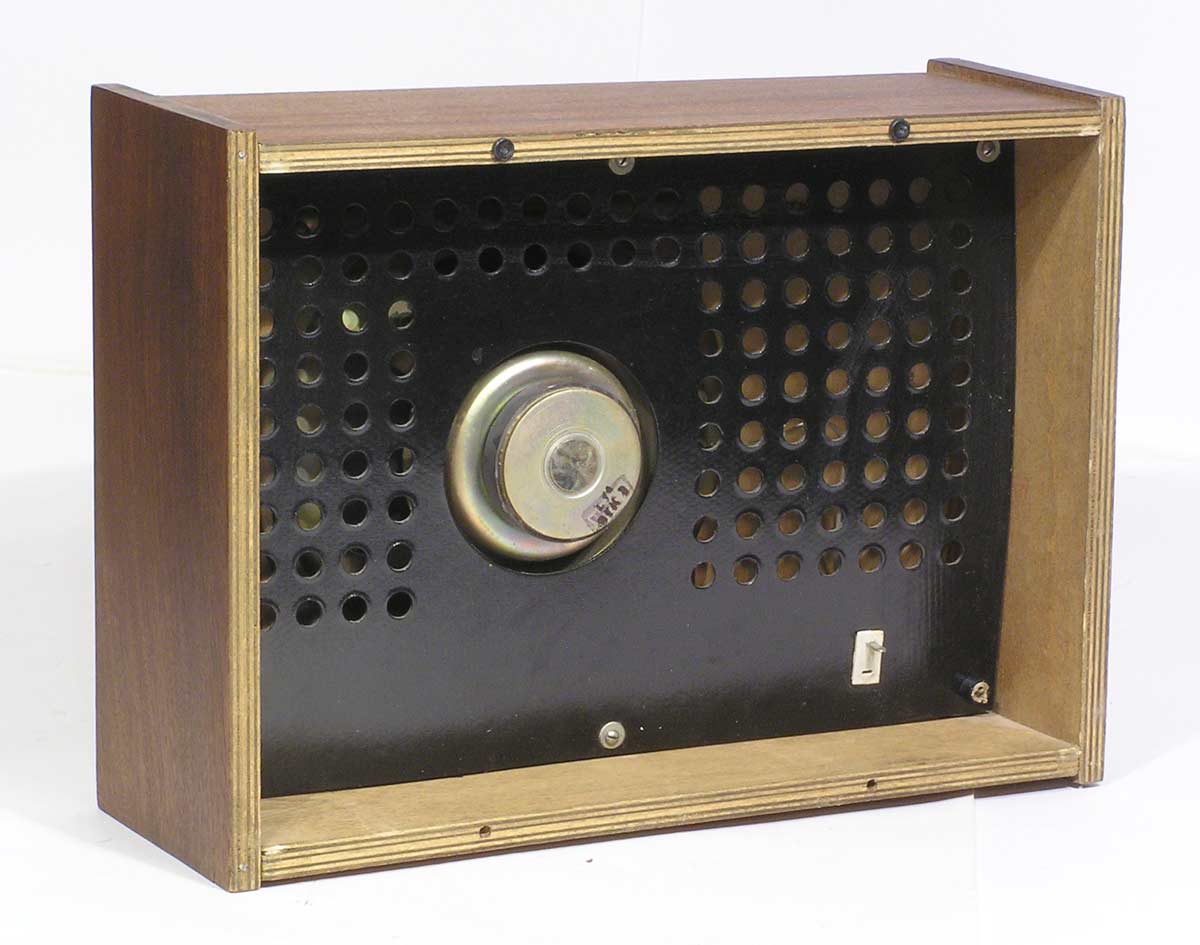

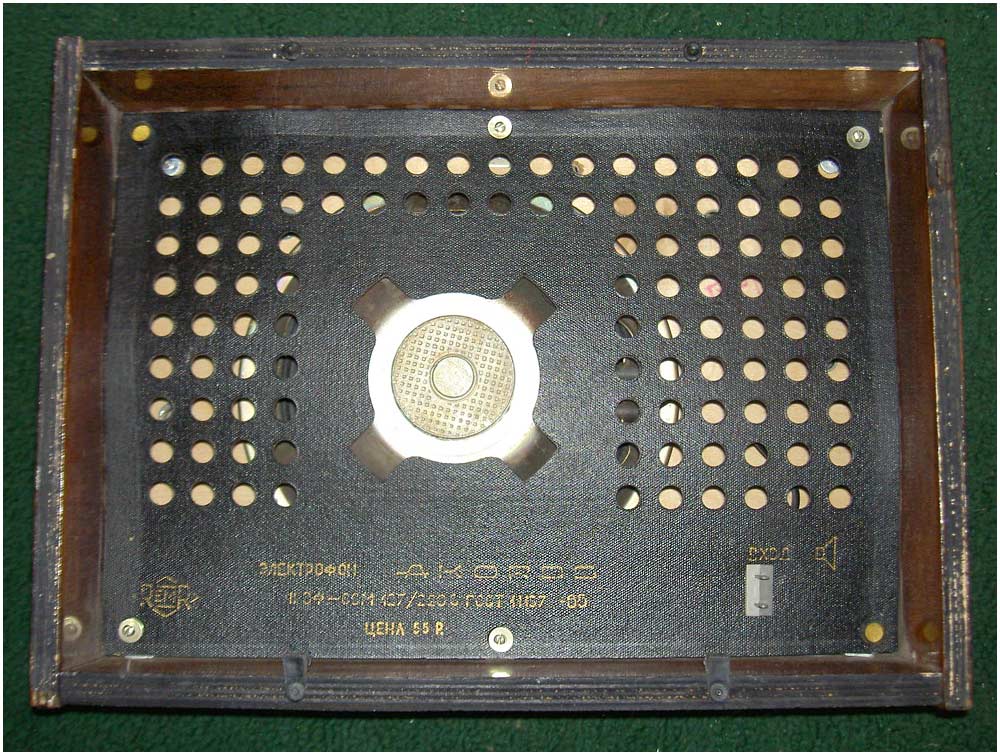

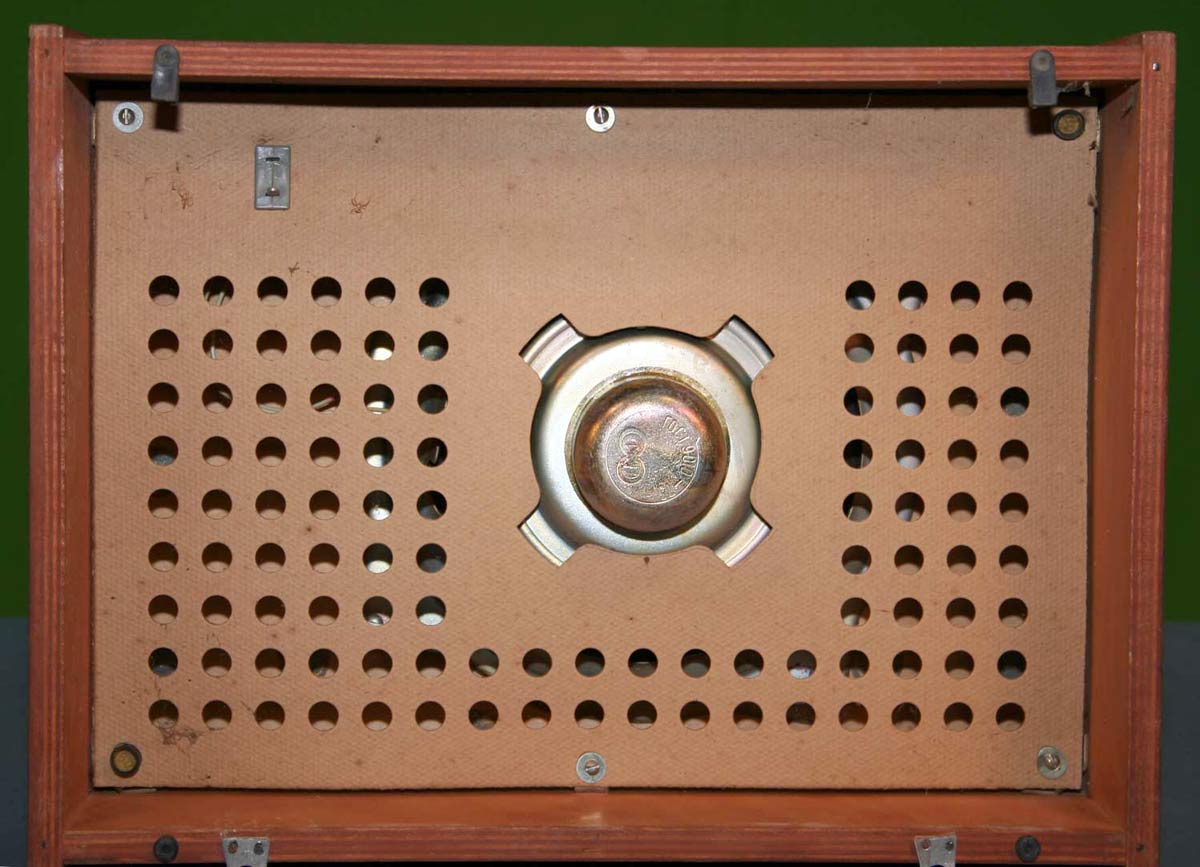

транзисторного усилителя и выносной АС, в которой установлен один широкополосный
громкоговоритель 4ГД-28. Электрофон предназначен для высококачественного
воспроизведения обычных и долгоиграющих пластинок всех форматов. Электрофон
можно использовать с радиоприёмником и магнитофоном, имеющим малую выходную
мощность или узкополосную АС для улучшения качества, а так же громкости
звучания. Электрофон позволяет прослушивать передачи трансляционной сети,
а в сочетании с катушечным или кассетным магнитофоном делать запись с пластинки

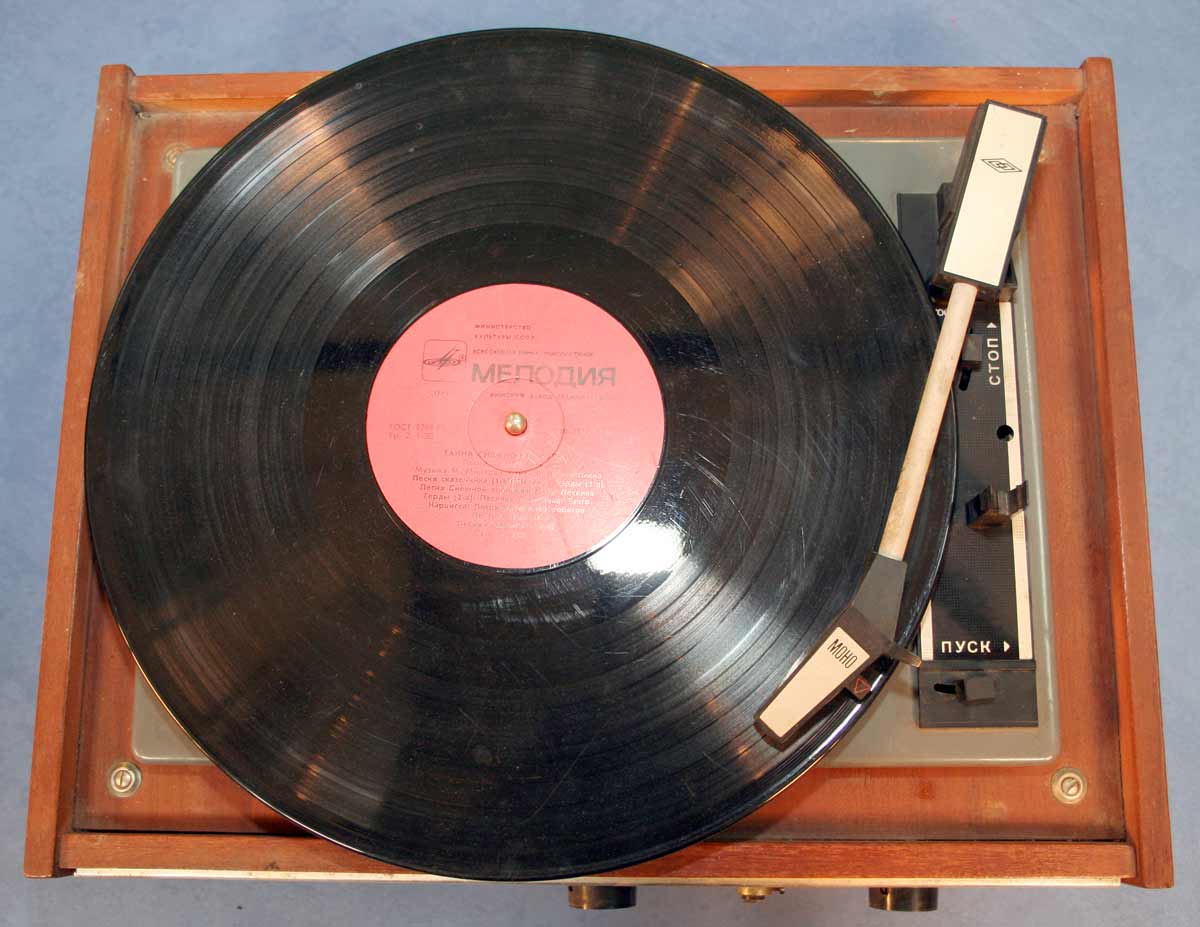

на магнитную ленту. Звукосниматель трубчатой конструкции имеет поворотную
монофоническую пьезокерамическую головку типа ГЗК-661, с двумя корундовыми
иглами для долгоиграющих и обычных пластинок. Чувствительность звукоснимателя
- 50..100 мВ на см/сек, нижняя граница воспроизводимых частот 45 Гц, верхняя
14000 Гц. Электрофон имеет регулировку громкости и тембров по НЧ и ВЧ.
Номинальная выходная мощность электрофона 1,5 Вт, при КНИ ~ 3%. Полоса
рабочих частот по звуковому давлению - 80...12000 Гц при неравномерности
на краях диапазона 14 дБ. Питание от сети переменного тока. Потребляемая
от сети мощность при работе ЭПУ равна 25 Вт, усилителя 10 Вт. Габариты
АС 363х270х122 мм, электрофона 392х315х158 мм. Вес комплекта 9 кг. ПТО

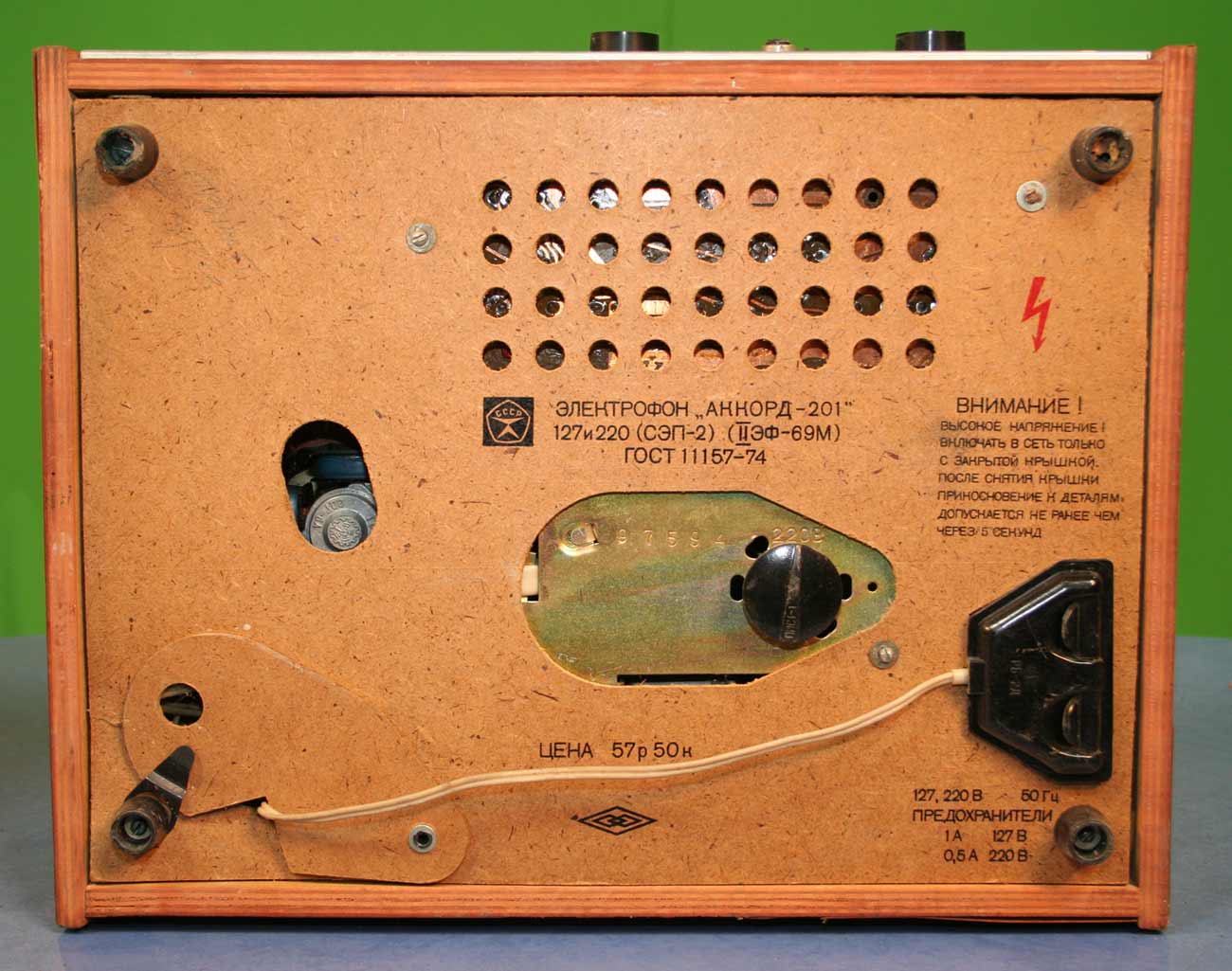

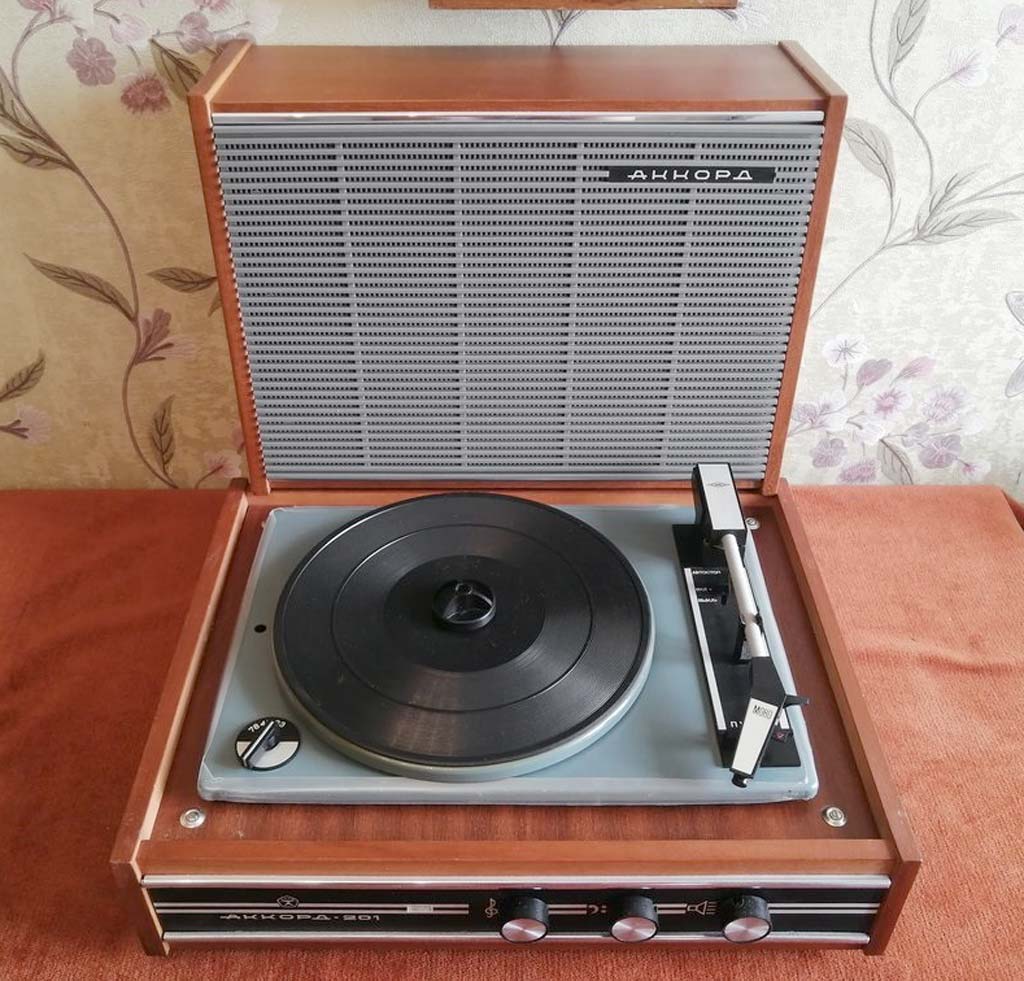

''Радиотехника'' и Челябинский радиозавод с 1973 года выпускали модернизированый
электрофон марки ''Аккорд-201'' (тип II-ЭФ-1М), который отличался новым
ЭПУ, громкоговорителем в акустической системе и небольшими изменениями
во внешнем оформлении.

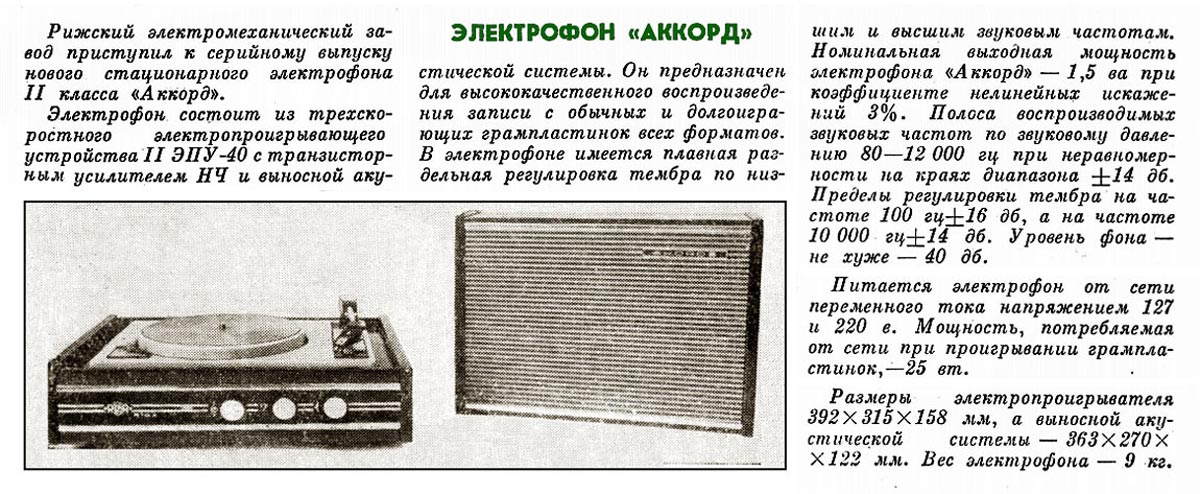

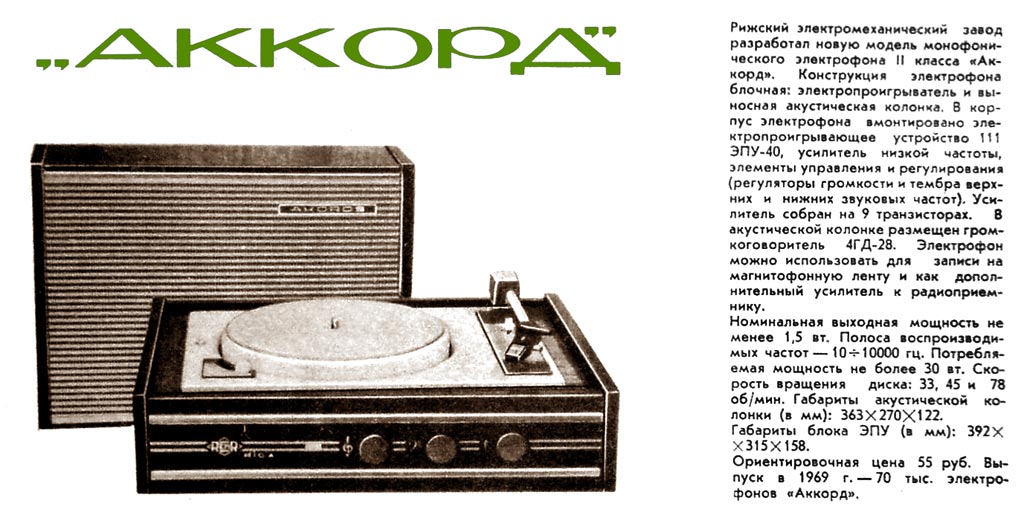

Описание электрофона в журнале Радио

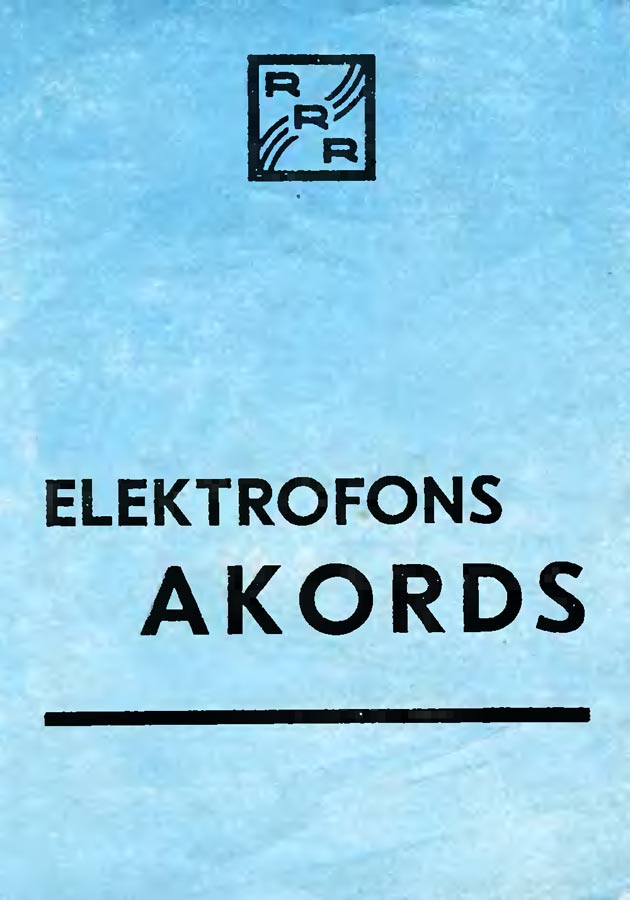

№ 7 за 1970 год. Инструкция
по эксплуатации электрофона "Аккорд".
Описание электрофонов обеих марок в справочнике
Белова, Дрызго. Видеосюжет
об электрофоне "Аккорд". Видеосюжет
о модели "Аккорд-201". Ещё видеосюжет
о электрофоне "Аккорд-201". Фотографии
электрофонов предоставили: В. В.Колесник, Серпухов, Аустерс
Раймондс Раймондович, Рига и Валерий Кручина, Харьков, Украина.
|
